اگر در تعمیر، مونتاژ یا طراحی گیربکس صنعتی فعالیت دارید، تعیین سایز دقیق خار فنری یکی از مهمترین کارهایی است که باید با دقت بسیار بالا انجام شود. اشتباهات انتخاب خار فنری حتی چند دهم میلیمتر میتواند باعث شلبودن خار، آسیب به شیار، قفلشدن قطعات دوار و افزایش هزینه نگهداری شود.
در این مقاله، بهصورت مرحلهبهمرحله و کاملاً کاربردی، روشهای دقیق و ساده اندازهگیری سایز خار فنری با کولیس، گیج و حتی ابزارهای دستی را بررسی میکنیم.

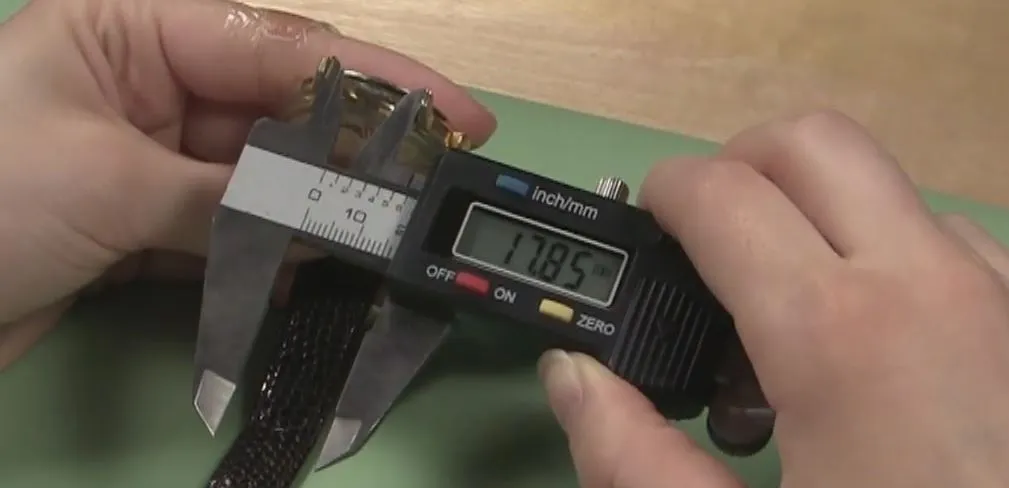

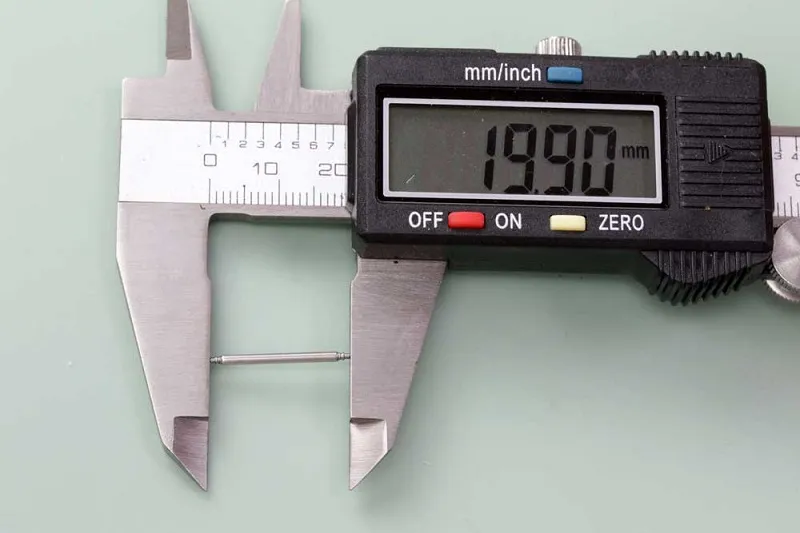

کولیس مهمترین و قابلاعتمادترین ابزار برای تعیین سایز انواع خار فنری است. چه خار برای شفت (DIN 471) باشد و چه برای سوراخ (DIN 472)، کولیس بهترین مقدار را به شما میدهد.
برای اندازهگیری سایز خار فنری شفت، این مراحل را انجام دهید:
خارهای داخلی برای قرارگیری در داخل یک حفره استفاده میشوند. روند اندازهگیری:
در هر دو استاندارد، سایز نامی همواره وابسته به قطر شفت یا قطر سوراخ است، نه قطر خود خار.

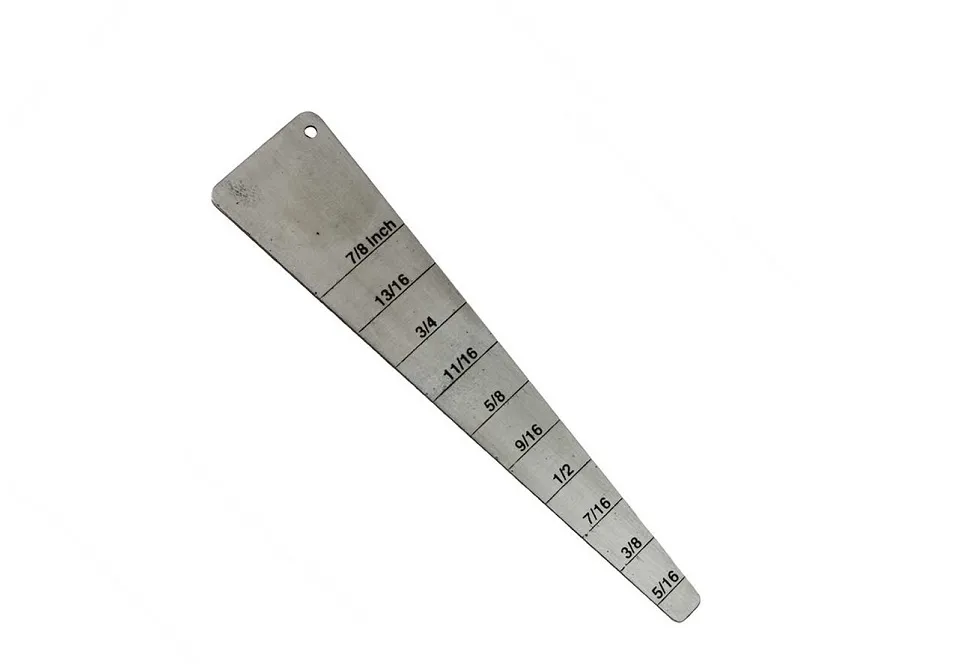

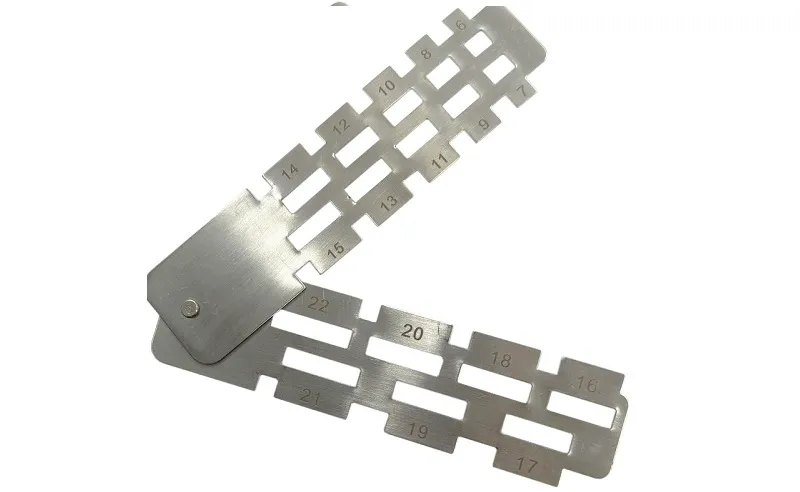

در کارگاهها و خطوط تولید، گیجهای Go/No-Go بهترین روش برای اندازهگیری سایز خار فنری به صورت سریع و استاندارد هستند.
این گیجها به دو بخش تقسیم میشوند:
این روش بیشتر برای کنترل کیفیت (QC) بهکار میرود و سرعت عمل بسیار بالایی دارد.

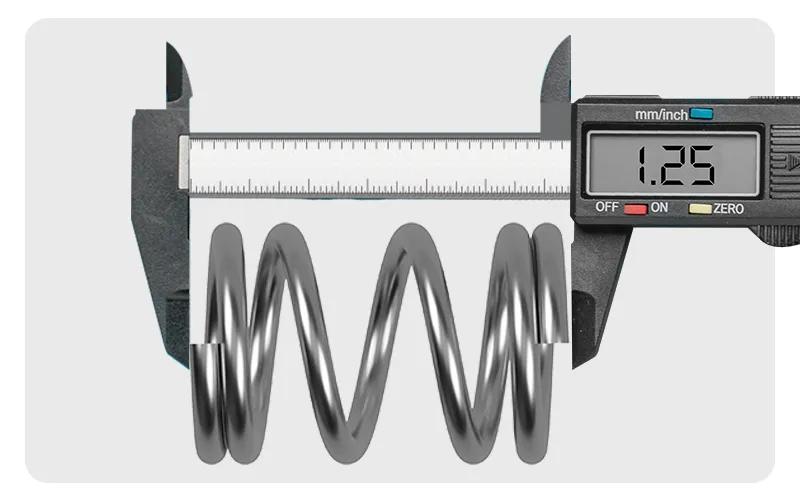

اگر برای اندازهگیری سایز خار فنری ابزار دقیق در دسترس نیست، میتوان از خطکش 0.5 میلیمتر یا متر فلزی برای تعیین سایز حدودی استفاده کرد.
البته این روش دقت کمتری دارد و بیشتر برای کارهای غیر حساس کاربرد دارد.
روش کار:
اگر اندازهگیری سایز خار فنری شما دقیق نیست یا خار تغییر شکل داده، میتوانید به کمک جدولهای استاندارد DIN، سایز واقعی را پیدا کنید.
بهعنوان مثال، در استاندارد DIN 471، برای یک شفت 25 میلیمتر، قطر خارجی خار حدود 27.2 میلیمتر است.
در نتیجه اگر مقدار اندازهگیری شده شما به این عدد نزدیک باشد، سایز صحیح قابل تشخیص خواهد بود.
| آیتم کنترل | وضعیت |
| اندازهگیری قطر شفت یا قطر سوراخ | ✓ |
| اندازهگیری ضخامت خار (Tn) | ✓ |
| همخوانی با جدول استاندارد DIN 471 یا DIN 472 | ✓ |
| عدم وجود تاب، کجی یا تغییر شکل حلقه | ✓ |
| کنترل نهایی با گیج Go/No-Go | ✓ |
۱. آیا اندازهگیری قطر خود خار برای تشخیص سایز کافی است؟
خیر. سایز اصلی همیشه بر اساس قطر شفت یا قطر داخلی سوراخ تعیین میشود.
۲. اگر خار تابدار باشد، چگونه سایز دقیق را پیدا کنم؟
از جدول DIN استفاده کنید و به جای اندازهگیری حلقه، قطر شفت یا سوراخ را مبنا قرار دهید.
۳. بهترین ابزار برای اندازهگیری سایز خار فنری چیست؟
کولیس دیجیتال کالیبرهشده بهترین و دقیقترین ابزار است. گیجها برای کنترل کیفیت کاربرد دارند.
۴. آیا امکان اشتباه بین DIN 471 و DIN 472 وجود دارد؟
بله. خارهای شفت و سوراخ ظاهری مشابه دارند اما ابعاد آنها متفاوت است؛ باید نوع کاربرد را مشخص کنید.
۵. آیا اندازهگیری دستی قابل اعتماد است؟
برای کارهای حساس و نصب خار فنری خیر، اما برای تشخیص سایزهای متداول میتواند کمککننده باشد.
با رعایت این روشها، میتوانید سایز دقیق خار فنری را با کمترین خطا و بیشترین دقت تعیین کنید و از خرابیهای پرهزینه آن خار فنری گیربکس صنعتی جلوگیری کنید.
