خار فنری یکی از قطعات کلیدی در مونتاژ شفتهای صنعتی و تجهیزات مکانیکی است که وظیفهی آن نگهداشتن یاتاقانها، دندهها یا بوشها در موقعیت مشخص میباشد. بدون نصب صحیح خار فنری، نیروهای محوری میتوانند باعث جابهجایی قطعات و حتی شکست مکانیزم شوند. در این مقاله از دلتامتال، مراحل نصب سریع و ایمن خار فنری را بررسی میکنیم و ابزارهای ضروری برای انجام این کار در محیط صنعتی را معرفی مینماییم.

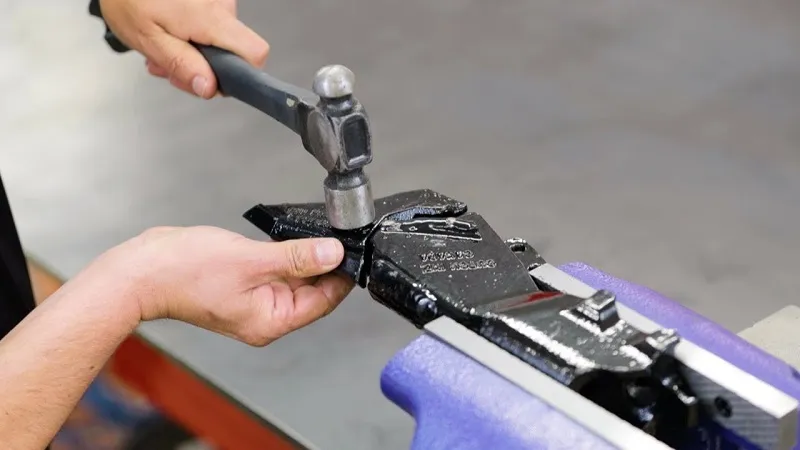

اولین گام در نصب خار فنری، آمادهسازی دقیق شفت و خار و سایز خار فنری شفت است. سطح شفت باید کاملاً تمیز، بدون پلیسه و دارای شیار دقیق با عمق استاندارد باشد. رعایت تلرانسها طبق استانداردهای ISO 8752 و DIN 7993 در این مرحله اهمیت زیادی دارد. همچنین لازم است قطر و ضخامت خار فنری با طراحی محور هماهنگ باشد تا در زمان فشردهسازی یا باز شدن، دچار تغییر شکل دائمی نشود و از اشتباهات انتخاب خار فنری جلوگیری کرد.
نصب خار فنری بدون ابزار مناسب با توجه به تفاوت خار باز کن و خار جمع کن، علاوه بر دشواری، احتمال آسیب مکانیکی به قطعه را افزایش میدهد. ابزارهای زیر برای انجام نصب ایمن و سریع ضروریاند:
در محیطهای صنعتی، سرعت نصب خار فنری باید همزمان با حفظ دقت انجام شود. روش صحیح استفاده از انبر و نحوهی فشار کنترلشده، نقش کلیدی دارد. قبل از شروع، خار باید به مقدار کافی گشاد یا فشرده شود تا بدون تغییر دائمی، در شیار جای بگیرد.
خار فنری خارجی روی محیط بیرونی شفت قرار میگیرد. ابتدا خار را با انبر مخصوص باز کرده، به آرامی روی شیار تنظیم شده هدایت کنید. سپس هنگامی که فاصله دهانه با محل شیار همراستا شد، انبر را رها کنید تا خار درون شیار قفل شود. استفاده از کمی گریس صنعتی برای جلوگیری از سایش اولیه توصیه میشود.
با توجه به تفاوت خار فنری داخلی و خارجی، خار فنری داخلی روش نصب متفاوتی با خارفنری داخلی دارد. خار فنری داخلی در داخل سوراخ قطعه قرار میگیرد (مثل داخل بوش یا محفظه یاتاقان). در این حالت، باید خار را با انبر جمع کرده و از طریق دهانه سوراخ به داخل هدایت نمایید. فشار بیش از حد میتواند باعث تغییرشکل یا افت خاصیت فنری خار شود، بنابراین استفاده از گاید یا هلدهنده پلاستیکی پیشنهاد میگردد.
پس از پایان نصب خار فنری، باید بررسیهای نهایی انجام شود تا از استقرار درست خار فنری اطمینان حاصل گردد. برای این منظور:
نصب سریع و ایمن خار فنری تنها با رعایت جزئیات فنی و استفاده از ابزار صحیح امکانپذیر است. واحدهای نگهداری و تعمیرات (PM) باید دستورالعمل مشخصی برای انتخاب ابزار و مرور فرایند نصب داشته باشند. آگاهی از تفاوت میان نصب داخلی و خارجی، از بروز خرابیهای پرهزینه در ماشینآلات جلوگیری میکند. دلتامتال بهعنوان مرجع تأمین قطعات صنعتی و خارهای فنری با استانداردهای بینالمللی، همواره توصیه میکند نصب را با دقت و بهروزرسانی آموزش پرسنل نگهداری همراه کنید.
۱. برای نصب خار فنری چه ابزاری لازم است؟
انبر مخصوص خار، ابزار هدایتکننده، پنس صنعتی و در خطوط تولید، پرس پنوماتیک از ابزارهای اصلی نصب هستند.
۲. تفاوت نصب خار فنری داخلی و خارجی چیست؟
خار خارجی روی شفت نصب میشود و با باز شدن در محل مینشیند، در حالیکه خار داخلی در داخل سوراخ جاگذاری و با جمع شدن در محل قفل میشود.
۳. آیا میتوان خار فنری را چندین بار استفاده کرد؟
در صورت تغییر شکل یا افت خاصیت فنری، استفاده مجدد توصیه نمیشود؛ چراکه باعث کاهش دقت در قفلگیری میگردد.
۴. بهترین روش برای جلوگیری از آسیب به شفت چیست؟
تمیزکاری سطح، انتخاب انبر استاندارد و فشار کنترلشده هنگام نصب بهترین راهکارها هستند.
۵. علت شکست یا دررفتگی خار پس از نصب چیست؟
شکست معمولاً به دلیل نصب نادرست، شیار غیراستاندارد یا جنس بیکیفیت خار و عدم نگهداری خار فنری رخ میدهد.
