نکات نگهداری و افزایش عمر خار فنری، راهنمای کامل برای متخصصان فنی

خار فنری (Circlip) قطعه‌ای کلیدی برای مهار بارهای محوری و حفظ موقعیت قطعات است که با انتخاب جنس مناسب، نصب صحیح با ابزار تخصصی و بازرسی دوره‌ای، می‌توان عمر مفید آن را به حداکثر رساند و از شکست سیستم مکانیکی جلوگیری کرد. این مقاله نکات حیاتی از انتخاب مواد تا جایگزینی خار فنری را بررسی می‌کند.

جدول اطلاعات کلی درباره نکات نگهداری و افزایش عمر خار فنری

مراحل حیاتی قبل از نصب و نگهداری خار فنری

بیشترین آسیب به خار فنری ناشی از خطاهای ساده‌ای است که در مرحله انتخاب و نصب مقدماتی رخ می‌دهد. نگهداری خار فنری یک فرآیند پیشگیرانه است که با دقت در همین مراحل حیاتی آغاز می‌شود.

1.انتخاب خار متناسب با محیط و عملیات حرارتی

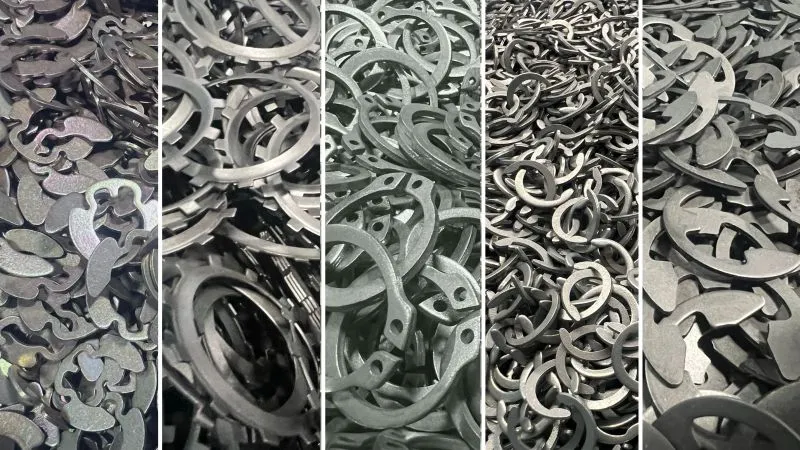

اولین گام در افزایش عمر خار فنری، انتخاب جنس مناسب برای محیط عملیاتی است. این انتخاب شامل خارهای فولادی استاندارد برای محیط‌های خشک، خارهای گالوانیزه برای مقاومت در برابر رطوبت، و آلیاژهای ضد زنگ برای محیط‌های شیمیایی و دریایی است. تکیه بر کیفیت مواد اولیه و اطمینان از عملیات حرارتی صحیح فولاد فنری، که سختی و خاصیت ارتجاعی خار را تضمین می‌کند، بسیار حیاتی است. اگر خار به درستی سخت‌کاری نشده باشد، حتی در نصب‌های استاندارد نیز به سرعت دچار تغییر شکل پلاستیک می‌شود.

برای انتخاب صحیح نوع خار مناسب به مقاله انواع خار فنری مراجعه نمایید.

2.بازرسی دقیق شیار نصب و الزامات ابعادی

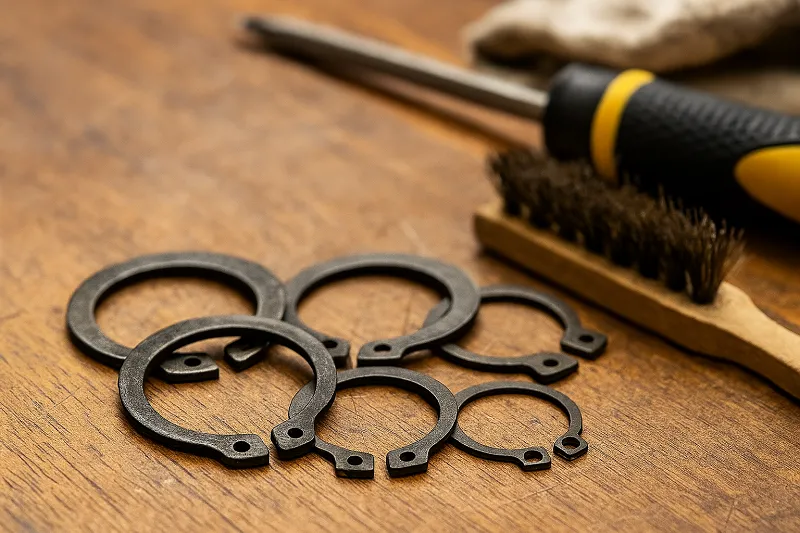

قبل از قرار دادن خار، بازرسی شیار (Groove) روی شفت یا داخل سوراخ ضروری است. شیار باید کاملاً تمیز و عاری از هرگونه براده باشد. مهم‌تر از آن، ابعاد شیار از نظر عمق و عرض باید کاملاً با استانداردهای DIN مطابقت داشته باشد. تلرانس نادرست شیار، مانع از نشستن کامل خار می‌شود و نیروی شعاعی کافی برای مهار قطعه اعمال نمی‌گردد. این نقص، تمرکز تنش را افزایش داده و ظرفیت تحمل بار محوری را تضعیف می‌کند؛ بنابراین، تأیید سلامت و ابعاد دقیق شیار، یک کنترل کیفیت پیش از نصب است که بر پایداری مکانیکی خار تأثیر مستقیم دارد.

تمیزی و روانکاری منظم شیارهای شفت در عملکرد بهتر خارها، از جمله خار چهارپهلو فولادی DIN-6885، تأثیر زیادی دارد.

نکات کلیدی هنگام نصب برای افزایش دوام

یکی از حیاتی‌ترین عوامل در عمر مفید خار فنری، نحوه نصب آن است. نصب نادرست می‌تواند ساختار کریستالی و خاصیت فنری خار را دچار آسیب پلاستیک کند. بزرگترین اشتباه در این مرحله، استفاده از انبرهای معمولی یا انبرهایی با نوک فرسوده است. هر خار نیازمند انبر تخصصی خود (خار جمع کن یا خار باز کن) است.

راهنمای استفاده صحیح از ابزار و کنترل تنش

رعایت نکات زیر در استفاده از ابزار، کلید نگهداری خار فنری در لحظه نصب است:
• انبر مناسب و سایزینگ دقیق: همیشه نوع انبر را متناسب با نوع خار (باز کن برای خارجی، جمع کن برای داخلی) انتخاب کنید. سایز انبر باید متناسب با قطر خار باشد تا نوک‌ها به درستی در سوراخ‌های خار قرار گیرند.
• کنترل حد باز شدن: خارها باید تنها به اندازه‌ای باز یا بسته شوند که بتوانند از روی شفت یا درون سوراخ عبور کنند. مهندسان توصیه می‌کنند که باز شدن یا فشرده‌سازی خار، نباید از قطر مجاز مجاز مشخص شده در کاتالوگ‌های فنی تجاوز کند. باز شدن بیش از حد، خاصیت الاستیک ماده را فرسوده می‌کند.
• نوک‌های متوازن و زاویه‌دار: در بسیاری از کاربردهای داخلی، استفاده از انبرهایی با نوک‌های زاویه‌دار (۴۵ یا ۹۰ درجه) ضروری است. نوک انبر باید صاف و بدون سایش باشد تا نیروی لازم به طور یکنواخت به هر دو سوراخ انتهایی خار منتقل شود.

بررسی دوره‌ای و جایگزینی

پس از نصب، مرحله نگهداری خار فنری وارد فاز بازرسی می‌شود. خارها قطعاتی یک‌بار مصرف تلقی می‌شوند؛ به این معنی که اگر یک خار یک بار از موقعیت خود خارج شود، حتی اگر ظاهراً سالم به نظر برسد، بهتر است با یک قطعه نو جایگزین شود.
برای تضمین عمر مفید خار فنری و پیشگیری از خرابی‌های پرهزینه و عیوب خار فنری، بازرسی‌های چشمی دوره‌ای (در صورت امکان) بسیار مهم است. جدول زیر به متخصصان کمک می‌کند تا علائم هشدار دهنده و نیاز به تعویض فوری خار را تشخیص دهند:

ملاحظات فنی در انتخاب جنس خار

انتخاب مواد اولیه فراتر از مقاومت به خوردگی است و به تنش‌های برشی (Shear Stress) و تنش‌های خمشی (Bending Stress) که خار تحمل می‌کند، باز می‌گردد. برای کاربردهای استاندارد، فولاد فنری کربن بالا (مانند CK67) با درجه سختی مناسب، پاسخگو است. اما در محیط‌هایی با دمای بالا یا ارتعاشات شدید، ممکن است نیاز به آلیاژهای خاص با مقاومت بیشتر در برابر خزش (Creep Resistance) باشد. این انتخاب، مستقیماً بر عمر مفید خار فنری در شرایط عملیاتی دشوار تأثیر می‌گذارد.

همچنین پیشنهاد می‌کنیم برای شناحت دقیق جنس خار و کاربردهای آن به مقاله راهنمای خرید خار فنری مراجعه نمایید.

نقل قول معتبر از سایت RS Components:

 “Internal circlips should always be installed with the smooth side facing the part and the rough side facing outwards in order to help guard against rotation.”

 “خارهای داخلی فنری باید همیشه با سمت صاف رو به قطعه و سمت خشن رو به بیرون نصب شوند تا از چرخش جلوگیری شود.”

جمع‌بندی نهایی

نگهداری خار فنری فرآیندی است که ترکیبی از دقت در انتخاب، مهارت در نصب و سخت‌گیری در بازرسی را طلب می‌کند. خارهایی مانند خار رینگی DIN 5417 با نگهداری صحیح، عمری بیش از ۱۰ سال دارند. طولانی شدن عمر مفید خار فنری نه یک شانس، بلکه نتیجه مستقیم اجرای دقیق استانداردهاست؛ از تأیید تلرانس شیار گرفته تا استفاده از انبر تخصصی و جلوگیری از تغییر شکل پلاستیک. این قطعه کوچک، آخرین خط دفاعی سیستم در برابر حرکت محوری است و هرگونه سازش در کیفیت آن، پذیرش ریسک شکست کل سیستم را در پی خواهد داشت.
این رویکرد حرفه‌ای در نگهداری خار فنری، نه یک هزینه، بلکه یک راهکار استراتژیک برای افزایش قابلیت اطمینان ماشین‌آلات به شمار می‌رود. برای اطمینان از صحت فرآیند، مهندسان باید سه عامل زیر را به صورت همزمان کنترل کنند:

1.  انطباق ابعادی: مطابقت کامل قطر خار، ضخامت و ابعاد شیار با استانداردهای DIN (مانند DIN 471 و ۴۷۲).
2.  انبر و نصب تخصصی: استفاده انحصاری از انبرهای با کیفیت و متناسب با سایز خار جهت جلوگیری از کاهش خاصیت فنری.
3. بازرسی مداوم: ایجاد یک برنامه منظم برای بازرسی چشمی خارهایی که در معرض بارهای دینامیکی و حرارتی بالا قرار دارند. برای افزایش عمر خار فنری هلالی DIN 6888، بهتر است در بازبینی‌های دوره‌ای از زنگ‌زدگی و تغییر شکل آن جلوگیری شود. استفاده از خار فنری چشمی DIN 472 و خار سه گوش DIN 6799  باکیفیت باعث افزایش دوام و کاهش استهلاک قطعات می‌شود.

دلتامتال با درک این الزامات فنی، مجموعه‌ای کامل از خارهای فنری با استانداردهای DIN و همچنین انبرهای تخصصی خار (خار باز کن و خار جمع کن) با بالاترین کیفیت فولاد کروم وانادیوم را برای تضمین و ارتقاء امنیت مکانیسم‌های صنعتی شما ارائه می‌دهد. برای تأمین تجهیزات باکیفیت و افزایش دوام ماشین‌آلات، با دلتامتال در تماس باشید.

سوالات متداول درباره نگهداری خار فنری

1. خار فنری چیست؟
   قطعه‌ای کوچک و فنری برای مهار بارهای محوری و حفظ موقعیت قطعات روی شفت یا درون محفظه.
2. جنس مناسب خار فنری کدام است؟
   فولادی برای محیط خشک، گالوانیزه برای رطوبت، ضد زنگ برای شرایط شیمیایی و دریایی.
3. قبل از نصب، شیار را چگونه بررسی کنیم؟
   تمیز و عاری از براده، با عمق و عرض دقیق مطابق استاندارد DIN.
4. ابزار نصب صحیح چیست؟
   انبر تخصصی (جمع‌کن برای داخلی، بازکن برای خارجی) با نوک صاف و زاویه‌دار ۴۵ یا ۹۰ درجه.
5. علائم خرابی خار فنری چیست؟
   تغییر شکل، زنگ‌زدگی، عدم نشست کامل در شیار یا تمرکز تنش.
6. آیا خار فنری قابل استفاده مجدد است؟
   خیر؛ یک‌بار مصرف است و پس از خارج کردن، باید با قطعه نو جایگزین شود.
