برای انتخاب درست یک پین در هر پروژه، ابتدا باید با انواع آن، کاربردهای گوناگون و نقش مهمی که ایفا می کند آشنا شد. پینها به رغم ظاهر ساده و اندازه کوچک، قطعاتی حیاتی در سیستمهای مکانیکی هستند. وظیفه اصلی آنها ایجاد اتصال مطمئن، تثبیت اجزا و تضمین ایمنی در تجهیزات مختلف است.
این جزء کوچک اما کلیدی باعث میشود اجزای سازه ها و ماشینآلات بهطور دقیق در جای خود قرار گیرند و عملکرد سیستم بدون نقص ادامه پیدا کند. بنابراین وقتی صحبت از اتصالات مکانیکی میشود، پین تنها یک قطعه ساده نیست، بلکه یکی از ارکان پنهان و مهم در پایداری و امنیت مجموعه به شمار میآید. پس برای خرید پین باید به جنس، ابعاد، نوع پوشش و میزان مقاومت مکانیکی آن توجه کنیم تا بهترین عملکرد و دوام در سیستم حاصل شود.

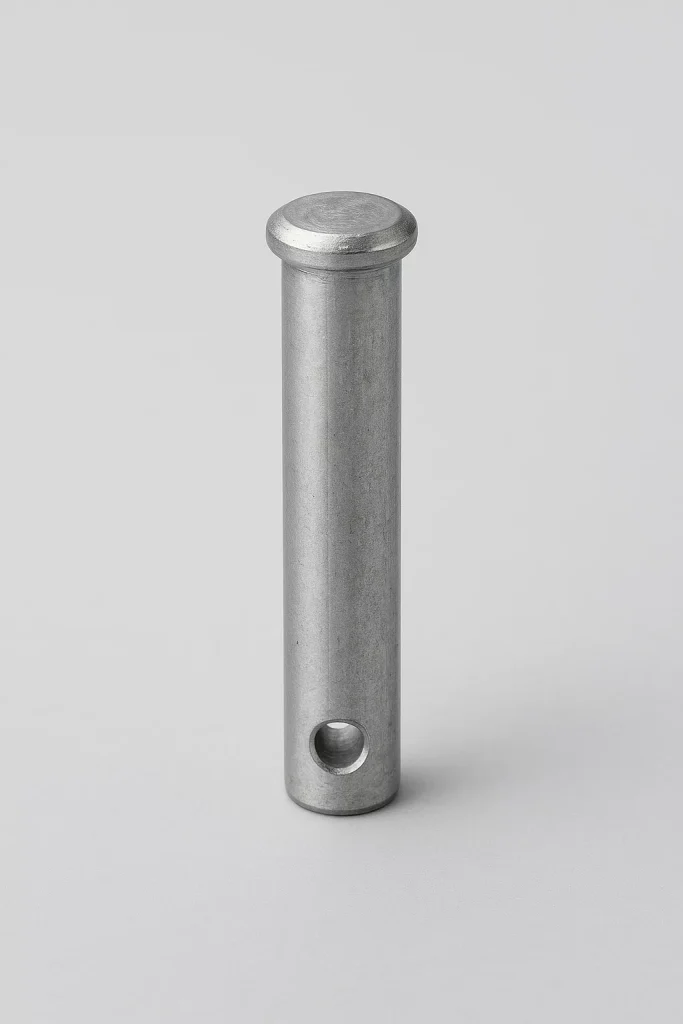

پین (Pin) در مهندسی مکانیک و صنایع مختلف به قطعهای فلزی (یا گاهی پلاستیکی) گفته میشود که برای اتصال دو یا چند قطعه به یکدیگر بهکار میرود. برخلاف پیچ و مهره که معمولاً برای اتصال دائم یا قابل باز و بست استفاده میشوند، پینها نقش مهمی در تثبیت، تراز کردن و در برخی موارد، اتصال موقت قطعات دارند. پین میتواند به شکل استوانهای، مخروطی، شیاردار یا فنری باشد و در اندازهها و جنسهای گوناگون تولید شود.
پینها نهتنها از نظر ساختاری اهمیت دارند، بلکه به دلیل نصب ساده، وزن کم و امکان جایگزینی آسان، گزینهای محبوب در طراحی صنعتی محسوب میشوند. در بسیاری از کاربردها، پین نقش حیاتی در جلوگیری از لغزش، حرکت ناخواسته یا باز شدن ناگهانی قطعات دارد.
پینها در صنایع گوناگونی استفاده میشوند، از جمله:
همچنین پینها در ابزارهای پزشکی، تجهیزات نظامی، ماشینهای بستهبندی و حتی اسباب بازیها نیز کاربرد دارند.
” نکته “ در بسیاری از اتصالات مکانیکی، پین در کنار خار فنری برای ایجاد اتصال مطمئن استفاده میشود.

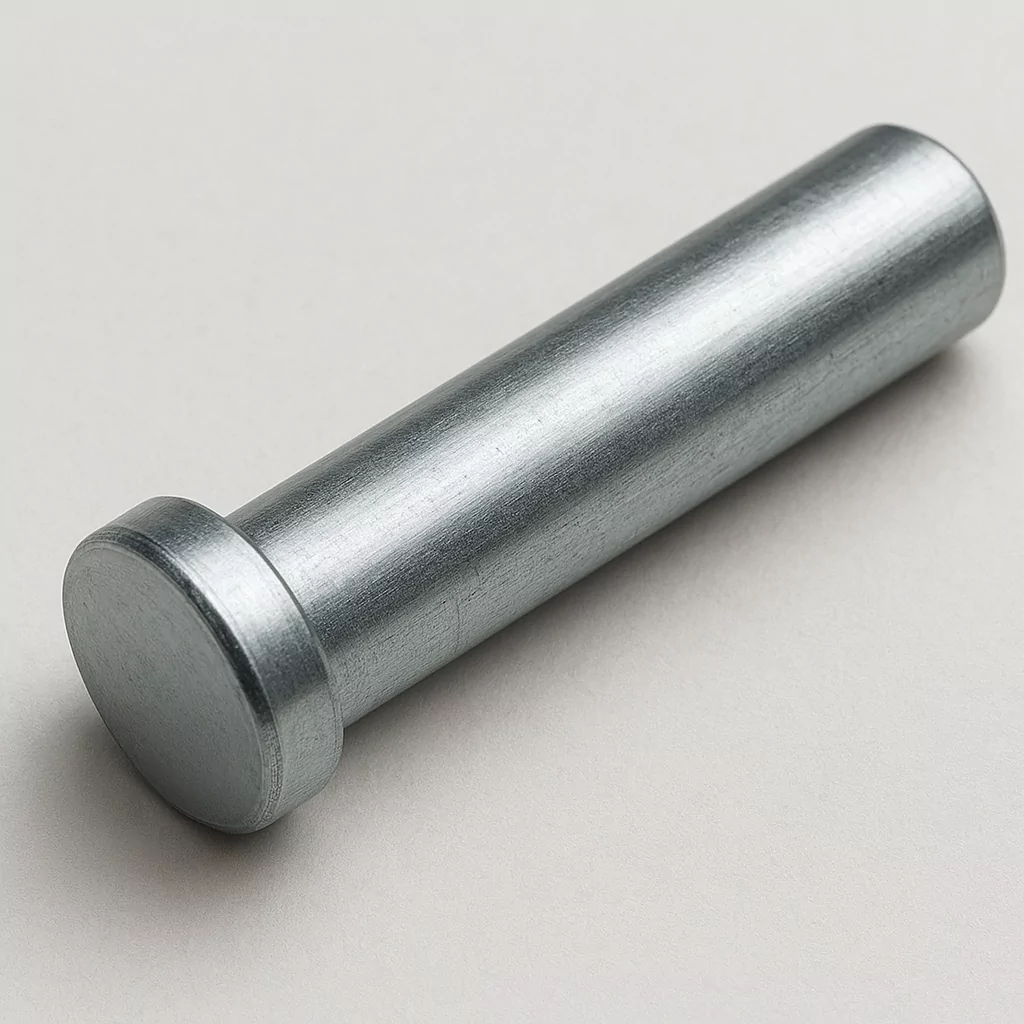

پینها در انواع مختلفی طراحی و ساخته میشوند تا نیازهای متنوع صنعتی را پوشش دهند. در ادامه، رایجترین انواع پین را بهصورت خلاصه معرفی میکنیم:
رایجترین نوع پین که به شکل یک میله استوانهای ساده است. اغلب برای تراز کردن دقیق یا فیکس کردن دائم قطعات بهکار میرود.
دارای انتهای باریکتر نسبت به قسمت دیگر است. برای اتصالاتی که نیاز به قفل شدن مکانیکی دارند استفاده میشود.
از ورقه فلزی فنری ساخته شده و داخل سوراخ قرار میگیرد. قابلیت جمع شدن دارد و نصب آسان و خودقفلشوندگی از ویژگیهای بارز آن است.
نوعی پین فنری است که دارای شکافی در طول بدنه میباشد. برای جذب لرزش و فشار متناوب بسیار مناسب است.
دارای شیارهای طولی برای افزایش اصطکاک و جلوگیری از لغزش. در صنایع خودروسازی و ساخت قطعات دقیق کاربرد دارد.
دارای مکانیزم قفل داخلی هستند و معمولاً برای اتصالات موقت و سریع به کار میروند.
استفاده از پینها مزایای متعددی دارد که در ادامه به آنها میپردازیم:
| ویژگی / روش اتصال | پین | پیچ و مهره | جوشکاری | خار و گیره |
| سرعت نصب | بسیار بالا | متوسط | پایین | بالا |
| امکان باز و بسته کردن | محدود یا نیازمند ابزار خاص | آسان | غیرقابل بازگشت | آسان |
| مقاومت در برابر لرزش | متوسط تا بالا (بسته به نوع پین) | بالا | بسیار بالا | متوسط |
| هزینه | پایین | متوسط | بالا | پایین |
| وزن اضافهشده به سازه | کم | متوسط | بالا | کم |
| مناسب برای اتصال موقت | بله | بله | خیر | بله |
| نیاز به مهارت خاص | کم | متوسط | بالا | کم |
انتخاب مناسب پین نهتنها عملکرد سیستم را بهبود میبخشد، بلکه از آسیبهای احتمالی و فرسودگی زودرس جلوگیری میکند. در انتخاب پین، موارد زیر را باید در نظر گرفت:
در بسیاری از سیستمها، پین بهعنوان مکانیزم ایمنی عمل میکند. بهعنوان مثال، در برخی ماشینآلات صنعتی، پین طوری طراحی میشود که اگر بار بیش از حد شود، خود پین بشکند تا از خرابی کامل دستگاه جلوگیری کند. این نوع طراحی به “فداشوندگی پین” معروف است.
همچنین پینها برای همراستایی دقیق اجزا و جلوگیری از جابجایی ناخواسته استفاده میشوند. در قطعاتی که تحت لرزش یا تنشهای متغیر قرار دارند، استفاده از پین مناسب میتواند از لق شدن، ساییدگی و حتی بروز حوادث جلوگیری کند.

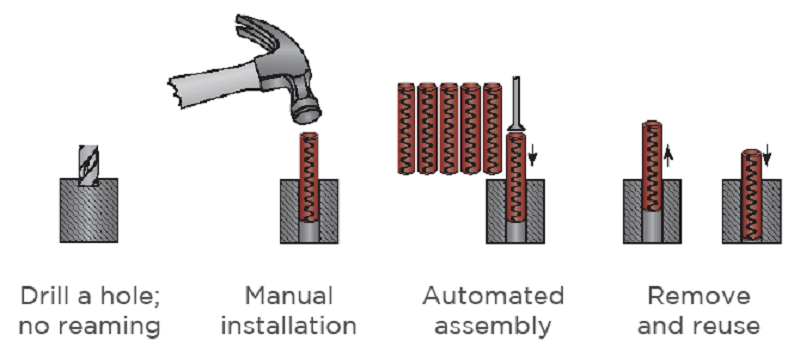

نصب پین میتواند به روشهای مختلفی انجام شود، بسته به نوع آن:

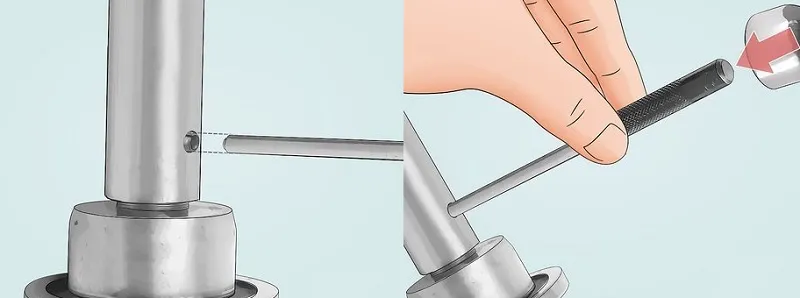

خارج کردن پین نیز بستگی به نوع آن دارد. در بسیاری موارد، با استفاده از پانچ و چکش یا ابزارهای تخصصی مانند پینکش میتوان پین را از محل اتصال خارج کرد. در مواردی که پین دچار زنگزدگی یا گیرکردگی شده باشد، ممکن است نیاز به حرارتدهی یا روانکنندههای صنعتی باشد.
پین قطعهای کوچک با نقشی حیاتی در مهندسی
با بررسی دقیق اینکه پین چیست، بهوضوح مشخص میشود که این قطعه ساده در عملکرد صحیح و ایمن بسیاری از سیستمها نقش کلیدی ایفا میکند. پینها، با وجود اندازهی کوچکشان، در صنایع مختلف از خودروسازی گرفته تا تجهیزات پزشکی، جایگاه ویژهای دارند.
در مواردی که نیاز به انتقال گشتاور بیشتر است، از خار چهارپهلو فولادی استاندارد DIN-6885 به جای پین استفاده میشود.
استفاده درست از پین، انتخاب صحیح جنس و نوع آن، و رعایت اصول طراحی، میتواند نهتنها عمر قطعات را افزایش دهد، بلکه ایمنی کل سیستم را تضمین کند. پس اگر به دنبال اتصال مؤثر، مقرونبهصرفه و مطمئن هستید، پین میتواند انتخاب هوشمندانهای باشد.
