در بسیاری از گیربکسهای صنعتی بزرگ، اتصال اجزای دوار مانند شافت، بوش و چرخدنده نیازمند قطعهای کوچک اما بسیار حیاتی است: خار فنری گیربکس صنعتی. این المان نسبتاً ارزان، نقش کلیدی در انتقال ایمن گشتاور، جلوگیری از لقی محوری و تثبیت اجزای داخلی دارد.
هرگونه خرابی یا سایش خار فنری، ممکن است عملکرد کل گیربکس را مختل کند و منجر به توقف خط تولید، آسیبدیدگی شافت و افزایش شدید هزینههای نگهداری شود.
در این مقاله، مهمترین شاخصهای خرابی، علل افزایش هزینهها و بهترین راهکارهای مهندسی برای افزایش عمر و اطمینان خار را بررسی میکنیم.
| شاخص خرابی | توضیح و نشانهها |
| ۱. لقی محوری یا شعاعی در شافت | ایجاد لرزش، صدای تقتق یا انحراف چرخدندهها از نشانههای اولیه آسیب خار فنری گیربکس صنعتی است. |
| ۲. سایش بیشازحد جای خار | ضعف در نیروی پیشبار (Preload) خار باعث فرورفتگی یا کشیدگی شیار شافت میشود. |

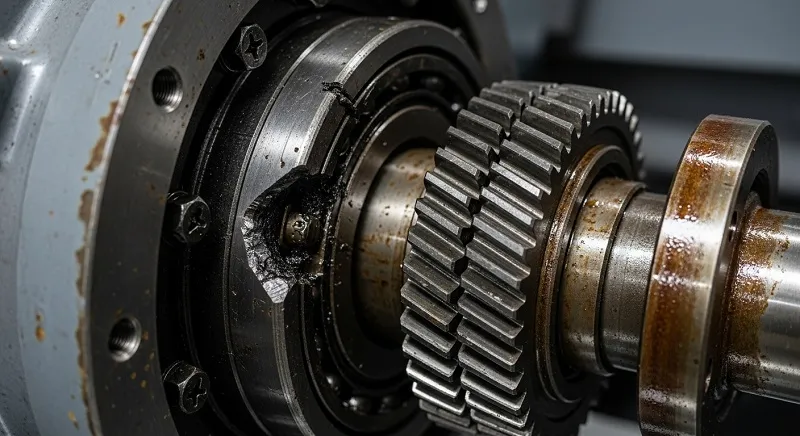

| ۳. شکستگی و ترکخوردگی | بارهای ضربهای، دمای بالا یا خوردگی میتواند منجر به ترکهای طولی و عرضی شود. |
| ۴. سختیگیری نامناسب (Hardness Loss) | در محیطهای گرم یا آلوده ممکن است خار خواص متالورژیکی خود را از دست بدهد و تغییر شکل بدهد. |
| ۵. نویز و ارتعاش غیرعادی در عملیات | جابجایی تدریجی خار باعث بههمخوردن هممحوری شافتها و افزایش لرزش میشود. |
خرابی خار فنری گیربکس صنعتی معمولاً بهخاطر یک عامل نیست و مجموعهای از شرایط مکانیکی، متالورژیکی و عملیاتی باعث افزایش هزینههای تعمیرات میشود. مهمترین ریشهها عبارتاند از:
| راهکار مهندسی | اثر و مزایا |
| انتخاب متریال آلیاژی فنری (Ck75، 51CrV4) | افزایش استحکام کششی، مقاومت خستگی و پایداری حرارتی |
| اعمال شاتپینینگ (Shot Peening) | بهبود مقاومت خستگی و کاهش احتمال ترکخوردگی |
| نیتروژندهی سطحی (Nitriding) | افزایش سختی سطحی و ایجاد محافظت در برابر سایش و خوردگی |
| استفاده از پوششهای ضد خوردگی (Zinc-Flake، Black Oxide) | افزایش دوام با خار فنری ضد خوردگی در محیطهای مرطوب و دارای روغنهای اسیدی |
| طراحی خار با تلرانس دقیق | جلوگیری از تمرکز تنش و افزایش طول عمر اتصال |
بازرسی منظم خار فنری در گیربکسهای صنعتی یک ضرورت است؛ زیرا عیوب خارفنری و خرابی آن میتواند موجب توقف کامل خط تولید شود. مراحل کلیدی PM و نگهداری خار فنری عبارتاند از:
خار فنری گیربکس صنعتی اگرچه قطعهای کوچک است، اما نقش حیاتی در پایداری سیستم دارد. شناخت شاخصهای خرابی، تحلیل هزینههای نگهداری و استفاده از راهکارهای مهندسی، میتواند عمر مفید گیربکس را به شکل چشمگیری افزایش دهد. بازرسی پیشگیرانه و استفاده از قطعات استاندارد، بهترین سرمایهگذاری برای جلوگیری از توقفهای ناگهانی و خسارتهای سنگین است.
۱. خار فنری گیربکس صنعتی هر چند وقت یکبار باید تعویض شود؟
بسته به نوع گیربکس، شرایط محیطی و میزان بارگذاری، معمولاً بین ۶ تا ۱۸ ماه نیاز به بررسی یا تعویض دارد.
۲. آیا استفاده از خار ارزانقیمت خطرناک است؟
بله، خارهای بیکیفیت معمولاً سختی و مقاومت خستگی کافی ندارند و میتوانند باعث شکست شافت، لقی شدید و توقف خط تولید شوند.
۳. آیا میتوان از خارهای روکشدار در محیطهای خورنده استفاده کرد؟
حتماً. خارهای دارای پوشش Zinc-Flake یا Black Oxide در محیطهای مرطوب و اسیدی دوام بیشتری دارند.
۴. بهترین متریال برای افزایش دوام خار چیست؟
آلیاژهای فنری مانند CK75 یا 51CrV4 همراه با عملیات حرارتی مناسب بهترین انتخاباند.
۵. آیا شکست خار فنری باعث خرابی کامل گیربکس میشود؟
در بسیاری از موارد، شکست خار باعث جابجایی شافت و آسیب چرخدندهها میشود و ممکن است کل گیربکس نیاز به تعمیر اساسی پیدا کند.
