زمان مطالعه4 دقیقه
در دنیای ماشینآلات، گاهی کوچکترین قطعات، بزرگترین مسئولیتها را بر عهده دارند. خار فنری همان قطعه حیاتی است که از لغزش و خروج قطعات روی شفت یا داخل سوراخ جلوگیری میکند. اما آیا میدانید برای یک محیط مرطوب یا یک گیربکس پرسرعت، کدام جنس و استاندارد مناسب است؟ در این مقاله از دلتامتال، به بررسی کامل انواع خار فنری، جدول سایز و استانداردهای جهانی میپردازیم تا خریدی دقیق و مهندسیشده داشته باشید
| نوع/دستهبندی | توضیح کلیدی | مزایا و نکات انتخاب |
|---|---|---|
| ساده | حلقه ساده بدون شیار برای نگهداری عمومی روی شفت یا سوراخ | نصب آسان، قیمت پایین؛ مناسب فشار سبک، اما ارتعاش محدود |
| شیاردار | دارای بریدگی برای تثبیت بهتر در بار و ارتعاش | مقاومت بالا، طول عمر بیشتر؛ نصب سختتر، قیمت بالاتر |
| دایرهای (حلقوی) | حلقه گرد برای شیارهای دایرهای داخل/خارج شفت | توزیع یکنواخت فشار، نصب آسان؛ مناسب فشار متوسط |
| نیمدایرهای (هلالی) | شکل C برای باز/بسته سریع | جداسازی آسان، صرفهجویی زمان؛ مقاومت پایین در فشار بالا |
| E شکل | سه نقطه اتصال برای مقاومت جانبی | نصب سریع، مناسب صنعتی؛ تحمل محوری کمتر |
| قفلی | شکل قفل برای جلوگیری از لغزش روی محور | قفل مطمئن، نصب ساده؛ محدودیت در نیروهای بالا |
| تخت/موجی | برای جذب ارتعاش و ایجاد فاصله | کاهش شوک، توزیع فشار؛ نصب زمانبر |
| DIN 471 (خارجی) | نصب روی شفت برای جلوگیری از خروج | مناسب چرخدندهها؛ کیفیت بالا تضمینی |
| DIN 472 (داخلی) | نصب داخل سوراخ برای تثبیت بوش | ماشینآلات سنگین؛ ایمنی بالا |
در پاسخ به سوال اینکه خار فنری چست باید بگوییم که این قطعه یکی از اجزای مهم صنعت است و انتخاب درست آن تأثیر مستقیمی بر دوام و کارکرد تجهیزات دارد.
با شناخت انواع استانداردها، اندازهگیری سایز خار فنری و جنس مناسب میتوانید خرید خار فنری را هوشمندانه داشته باشید، مثلا با انتخاب دقیق سایز خار فنری مناسب با قطعه مورد نظر از شل شدن یا خرابی اتصالات جلوگیری می شود هم چنین انتخاب جنس ساختار آن با توجه به دما، میزان خوردگی و فشار دارای اهمیت بالایی است. برای مشاوره تخصصی و خرید آنلاین خار فنری با بهترین قیمت، همین حالا با ما در ارتباط باشید.
خار فنری یکی از قطعات کوچک اما پرکاربرد در صنایع مکانیکی و مهندسی است که وظیفه نگهداشتن قطعات در جای خود و جلوگیری از حرکت ناخواسته آنها را بر عهده دارد. این قطعه در انواع مختلفی تولید میشود و بسته به شکل، سایز، جنس و کاربرد متفاوت است؛ از خار فنری ساده و شیاردار گرفته تا انواع سنگین، سبک، استیل یا فولادی. بسیاری از این قطعات مطابق استانداردهای بینالمللی مانند DIN 1481 برای خارهای شیاردار طراحی میشوند تا عملکرد مطمئن و ایمنی بالا در تجهیزات صنعتی تضمین شود.

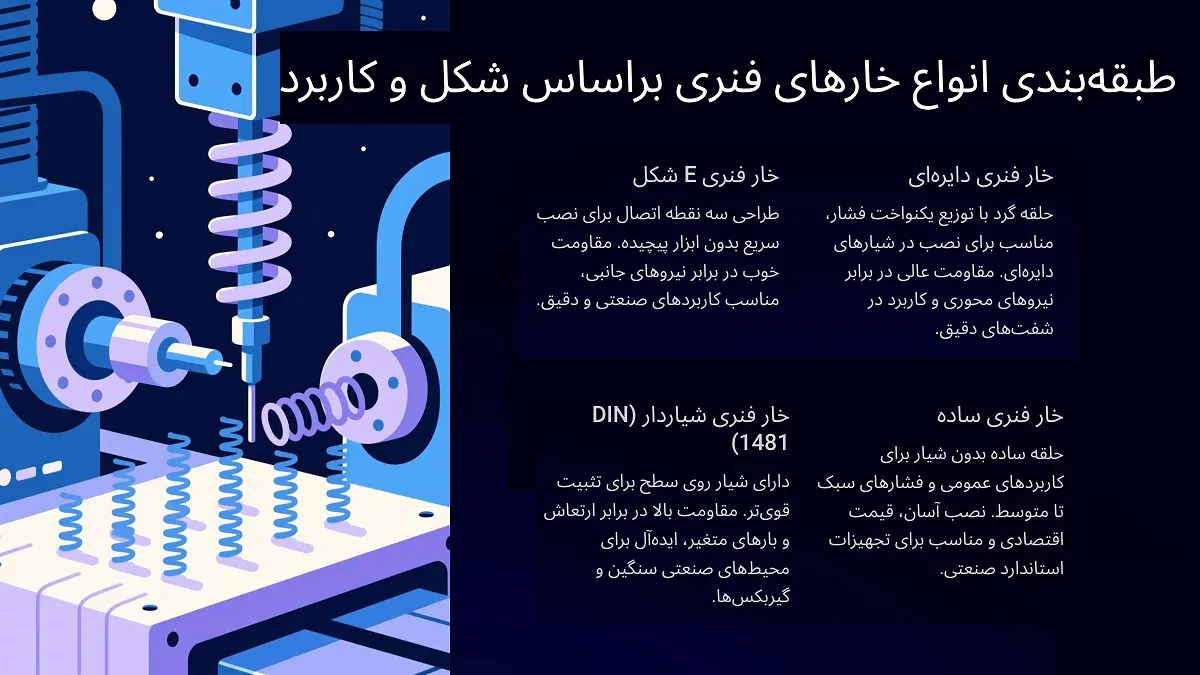

وقتی صحبت از انواع خار فنری میشود، یکی از مهمترین معیارهای دستهبندی، شکل ظاهری این قطعات است. شکل هر خار فنری تعیین کننده نحوه عملکرد آن در اتصال قطعات و مقاومت در برابر فشار یا کشش میباشد. به طور کلی، انواع خار فنری براساس شکل به گروههای زیر تقسیم میشوند:
| نوع خار فنری | شرح کاربرد اصلی | نکات قوت و ضعف (مزایا و معایب) |
|---|---|---|
| خار فنری ساده | نگه داشتن قطعات روی شفت یا داخل سوراخ. مناسب برای کاربردهای عمومی و فشارهای سبک تا متوسط. |
|
| خار فنری شیاردار | تثبیت بهتر روی شفت/سوراخ. برای موارد با نیاز به مقاومت بالاتر در برابر بار و ارتعاش. |
|
| خار فنری دایرهای (حلقوی) | نصب در شیارهای دایرهای (داخل/خارج شفت). توزیع یکنواخت فشار و مقاومت بالا. |
|
| خار فنری نیمدایرهای (هلالی یا C شکل) | کاربردهایی که نیاز به باز و بسته شدن سریع و مکرر قطعات وجود دارد. |
|
| خار فنری E شکل | کاربردهای نیازمند مقاومت جانبی و نصب سریع به دلیل داشتن سه نقطه اتصال روی شفت. |
|
| خار فنری قفلی | مواردی که نیاز به قفل شدن مطمئن قطعه روی محور و جلوگیری از لغزش ناخواسته باشد. |
|
| خار فنری تخت یا موجی | جذب ارتعاش، کاهش شوکها و ایجاد فاصله مشخص بین قطعات با توزیع یکنواخت فشار. |
|
این نوع خار به شکل یک حلقه ساده و بدون شیار طراحی شده و برای نگه داشتن قطعات روی شفت یا داخل سوراخ کاربرد دارد. بیشتر در کاربردهای عمومی و فشارهای سبک تا متوسط استفاده میشود.
این نوع خار دارای شیار یا بریدگیهایی روی سطح است که باعث تثبیت بهتر روی شفت یا داخل سوراخ میشود. بیشتر در مواردی استفاده میشود که نیاز به مقاومت بالاتر در برابر بار و ارتعاش وجود دارد.
این نوع خار به شکل یک حلقه گرد طراحی شده مانند خار رینگی DIN 5417 و یا خار فنری چشمی داخلی DIN472 و حتی خار فنری (چشمی بیرونی) DIN 471، برای نصب در شیارهای دایرهای داخل یا خارج شفتها کاربرد دارد. مقاومت بالا و توزیع یکنواخت فشار از ویژگیهای اصلی این نوع خار است.
این مدل به دلیل شکل خاص خود، نصب و جداسازی آسانی دارد. خار فنری نیمدایرهای مانند خار فنری هلالی (DIN-6888) بیشتر در جاهایی استفاده میشود که نیاز به باز و بسته شدن سریع وجود دارد.
خارهای E شکل دارای سه نقطه اتصال روی شفت است مانند خار سه گوش DIN 6799 و به دلیل طراحی ویژه، برای کاربردهایی که نیازمند مقاومت جانبی و نصب خار فنری سریع هستند، گزینهای ایدهآل به شمار میآیند.
این نوع خار ظاهری مشابه یک چشمک یا قفل کوچک دارد و در مواردی که نیاز به قفل شدن قطعه روی محور باشد، به کار میرود.
این نوع خارها معمولاً برای جذب ارتعاش و ایجاد فاصله مشخص بین قطعات استفاده میشوند. طراحی آنها باعث میشود فشار به صورت یکنواخت پخش گردد.
دستهبندی انواع خار فنری تنها به شکل محدود نمیشود، بلکه سایز نیز یکی از اصلیترین معیارها در انتخاب و استفاده از این قطعات است. سایز خار فنری رابطه مستقیمی با نوع شفت، میزان بارگذاری و فضای موجود برای نصب دارد. در ادامه، انواع خار فنری بر اساس سایز را بررسی میکنیم:
| رده سایز | قطر داخلی (mm) | قطر خارجی (mm) | طول/ضخامت (mm) | کاربرد معمول |
| خیلی کوچک | 1 – 5 | 2 – 8 | 0.2 – 1 | تجهیزات سبک، الکترونیک، ابزار دقیق |
| کوچک | 5 – 15 | 8 – 20 | 0.5 – 2 | شفتهای سبک، ماشین آلات کوچک |
| متوسط | 15 – 30 | 20 – 40 | 1 – 4 | گیربکسها، پمپها، ماشین آلات صنعتی |
| بزرگ | 30 – 60 | 40 – 80 | 2 – 6 | ماشین آلات سنگین، تجهیزات فشار متوسط |
| خیلی بزرگ | 60 – 100 | 80 – 120 | 5 – 10 | سیستمهای فشار بالا، تجهیزات صنعتی سنگین |
برای عملکرد بینقص، اندازهگیری دقیق الزامی است.
در کنار سایز، موضوع جنس و کیفیت ساخت خار فنری هم اهمیت زیادی دارد؛ چرا که استفاده از فولاد فنر با مقاومت بالا یا استیل ضد زنگ باعث میشود این قطعات در برابر فشار، ارتعاش و شرایط سخت کاری دوام بیشتری داشته باشند. انتخاب مواد اولیه مرغوب به معنای عملکرد مطمئن و عمر طولانیتر تجهیزات است.
در همین راستا، دلتامتال با عرضه انواع خار فنری مطابق با استاندارد DIN و استفاده از مواد باکیفیت، اطمینان خاطر مصرف کنندگان صنعتی را فراهم کرده است. محصولات این مجموعه هم در ردههای سبک و دقیق کاربرد دارند و هم برای محیطهای سنگین و پرتنش طراحی شدهاند؛ بنابراین میتوان مطمئن بود که نیازهای متنوع صنایع مختلف با خارهای فنری دلتامتال به بهترین شکل تأمین میشود.
به نقل از rotorclip :
“خارهای فنری مارپیچی از سیم تخت ساخته شدهاند و فاقد زوائد یا سوراخ زوائد هستند، که آنها را برای کاربردهایی با فضای محدود و اهمیت زیبایی ایدهآل میکند.”
شناخت انواع خار فنری بر اساس استانداردهای جهانی مانند DIN 471 و DIN 472 برای انتخاب صحیح بسیار مهم است.
در کنار خارهای فنری، نوع دیگری از اتصالات شفت با نام خار چهارپهلو فولادی استاندارد DIN-6885 نیز کاربرد گستردهای در انتقال گشتاور بین شفت و چرخدنده دارد.
| نوع خار | استاندارد | کاربرد اصلی |
| داخلی | DIN 472 | نگهداری داخل سوراخها و تثبیت بوشها |
| خارجی | DIN 471 | نگهداری روی شفت و جلوگیری از خروج قطعات |
انتخاب جنس مناسب، عمر و عملکرد خار فنری را تضمین میکند.
انواع خار فنری و کاربردهای خار فنری را در ادامه بررسی میکنیم. خلاصه ای از آن عبارتند از:
| نوع خار فنری | کاربرد اصلی و مشخصه | مزایا و معایب کلیدی |
|---|---|---|
| خار فنری برای نگه داشتن شفتها | جلوگیری از حرکت محوری قطعات روی شفت. کاربرد در ماشینآلات صنعتی، پمپها و کمپرسورها. |
|
| خار فنری مقاوم در برابر نیروهای جانبی | برای مکانهایی که قطعات تحت نیروها یا فشارهای جانبی هستند. استفاده اصلی در گیربکسها و ماشینآلات صنعتی سنگین. |
|
| خار فنری زاویهای یا هلالی | اتصال قطعات با زاویه مشخص یا حرکت محدود. کاربرد در سیستمهای هیدرولیک، پنوماتیک و تجهیزات پزشکی. طراحی نیمدایرهای. |
|
| خار فنری برای دقت و ثبات بالا | جلوگیری از لغزش و تثبیت دقیق قطعات. کاربرد در دستگاههای اندازهگیری، تجهیزات دقیق و صنایع الکترونیک. |
|
| خار فنری فشار بالا | تحمل فشار و نیروهای زیاد. کاربرد در سیستمهای فشار قوی و تجهیزات صنعتی سنگین. |
|
این نوع خار فنری برای جلوگیری از حرکت محوری قطعات روی شفت طراحی شده است. معمولاً در ماشینآلات صنعتی، پمپها و کمپرسورها استفاده میشود. نصب آن آسان و عملکرد مطمئن است.
این خار برای مکانهایی طراحی شده که قطعات تحت فشار یا نیروهای جانبی هستند. خار فنری در گیربکس صنعتی و ماشین آلات صنعتی سنگین استفاده میشود. اتصال محکم و مقاوم آن باعث افزایش عمر مفید قطعات میشود.
این نوع برای اتصال قطعات با زاویه مشخص یا حرکت محدود مناسب است. استفاده اصلی آن در سیستمهای هیدرولیک، پنوماتیک و تجهیزات پزشکی است. طراحی نیم دایرهای آن امکان قرارگیری در موقعیتهای زاویهدار را میدهد.
این نوع برای جلوگیری از لغزش و تثبیت دقیق قطعات طراحی شده است. در دستگاههای اندازهگیری، تجهیزات دقیق و صنایع الکترونیک کاربرد دارد. اتصال آن دقیق و بدون لغزش است و به کارکرد دقیق سیستم کمک میکند.
این نوع خار برای تحمل فشار و نیروهای زیاد طراحی شده و در سیستمهای فشار قوی و تجهیزات صنعتی سنگین کاربرد دارد. مقاومت بالا و استحکام آن، استفاده در محیطهای سخت را ممکن میکند.

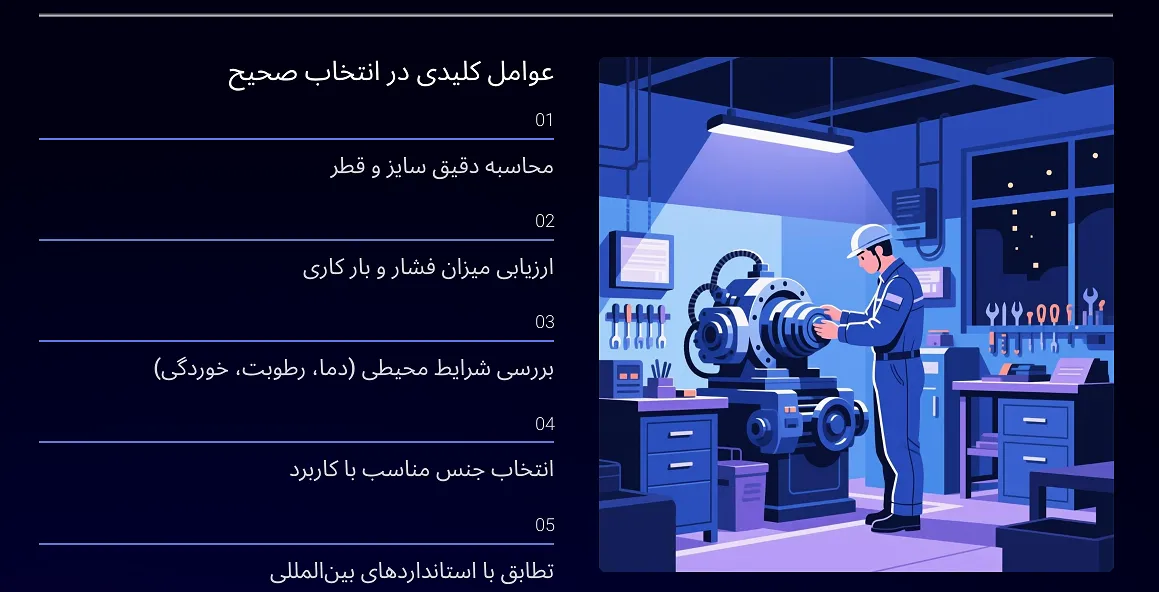

قیمت خرید خار فنری به عوامل زیر بستگی دارد:
برای خرید مطمئن، به تأمینکنندههای معتبر خار فنری مراجعه کنید که دارای:
در بسیاری از اتصالات، خار فنری به تنهایی کافی نیست و برای جلوگیری از حرکت محوری یا تراز کردن دقیق قطعات، از انواع پین استوانهای یا مخروطی در کنار آن استفاده میشود.
انتخاب صحیح خار فنری، امنیت سیستم مکانیکی شما را تضمین میکند. ما در دلتامتال با سالها تجربه در تأمین قطعات صنعتی، مجموعهای کامل از انواع خارهای فولادی و استیل را با استانداردهای دقیق DIN فراهم کردهایم.
خار فنری یکی از قطعات کلیدی در مهندسی مکانیک است که با وجود اندازه کوچک، نقش بزرگی در تثبیت قطعات و جلوگیری از حرکت ناخواسته آنها دارد. این قطعه بر اساس شکل (ساده، شیاردار، دایرهای، نیمدایرهای، E شکل، قفلی و موجی)، سایز (از بسیار کوچک تا بسیار بزرگ) و کاربرد (از شفتهای سبک و تجهیزات دقیق تا ماشینآلات سنگین و سیستمهای فشار بالا) به انواع مختلف تقسیم میشود.
هر نوع مزایا و معایب خاص خود را دارد؛ برخی برای نصب و جداسازی سریع، برخی برای تحمل فشار و بارهای زیاد، و برخی دیگر برای جذب ارتعاش یا حفظ دقت بالا طراحی شدهاند. دلتامتال با عرضه خارهای فنری مطابق با استانداردهای جهانی مانند DIN 471 و DIN 472، در جنسهای فولادی، استیل ضدزنگ و سایزهای متنوع، بهترین گزینه را برای نیازهای صنعتی شما فراهم میکند.
انتخاب هوشمندانه از دلتامتال، یعنی تضمین کیفیت، عمر طولانی تجهیزات و کاهش هزینههای تعمیر و دسترسی به مجموعه کامل قطعات اتصال شامل واشر و مهره، پین، و انواع خار فنری
آماده تجهیز پروژه خود هستید؟ همین حالا برای دریافت مشاوره فنی رایگان و استعلام قیمت بروز، با کارشناسان ما تماس بگیرید و یا از بخش فروشگاه، سفارش خود را به صورت آنلاین ثبت کنید.
1. تفاوت اصلی خار فنری داخلی (DIN 472) و خارجی (DIN 471) چیست؟
خار خارجی (DIN 471) روی شفت نصب میشود تا قطعات بیرون نیافتند، اما خار داخلی (DIN 472) درون یک حفره یا لوله قرار میگیرد تا قطعات داخلی را ثابت نگه دارد.
2. بهترین جنس برای خار فنری در محیطهای اسیدی یا مرطوب چیست؟
در محیطهای خورنده، استفاده از خار فنری استیل ۳۰۴ یا ۳۱۶ (Stainless Steel) به دلیل مقاومت بالا در برابر زنگزدگی، بهترین گزینه است.
3. چرا خار فنری میشکند یا از جای خود خارج میشود؟
علت اصلی، انتخاب سایز نادرست یا استفاده از جنس ضعیف در فشارهای بالاست. عدم تطابق سایز خار با “عمق شیار” باعث میشود قطعه در اثر ارتعاش رها شود.
4. آیا برای نصب انواع خار فنری به ابزار خاصی نیاز است؟
بله؛ برای خارهای چشمی (DIN 471/472) حتماً باید از خار بازکن یا خار جمعکن استفاده کرد تا به فنریت قطعه آسیب نرسد.
5. قیمت خار فنری بر چه اساسی تعیین میشود؟
قیمت به سه عامل: جنس (فولاد یا استیل)، سایز (قطر میلیمتر) و تعداد خرید (خرده یا عمده) بستگی دارد.
6. خار فنری شیاردار چیست و چه تفاوتی با نوع ساده دارد؟
خار فنری شیاردار با بریدگیهای سطحی طراحی شده تا تثبیت بهتری روی شفت یا سوراخ فراهم کند و در برابر ارتعاش و بار متغیر مقاومتر باشد. برخلاف نوع ساده که برای کاربردهای عمومی مناسب است، شیاردار نصب سختتری دارد اما طول عمر اتصالات را افزایش میدهد – ایدهآل برای ماشینآلات صنعتی.
7. قیمت خار فنری استیل ضدزنگ چقدر است و عوامل مؤثر بر آن کدامند؟
برای مدلهای مختلف متغیر است. عوامل شامل جنس (خار فنری ضد خوردگی)، سایز، استاندارد DIN و حجم خرید هستند. برای محیطهای مرطوب یا بهداشتی، این جنس اقتصادیتر از تعمیرات مکرر عمل میکند.
8. استاندارد DIN 471 خار فنری خارجی برای چه کاربردی مناسب است؟
استاندارد DIN 471 برای خار فنری خارجی روی شفتها و میلهها استفاده میشود تا از خروج قطعات مکانیکی مثل چرخدندهها جلوگیری کند. این استاندارد ایمنی بالا و تطابق جهانی را تضمین میکند.
9. چگونه سایز مناسب خار فنری برای شفت صنعتی انتخاب کنیم؟
برای انتخاب سایز خار فنری شفت صنعتی، قطر داخلی سوراخ را کمی کوچکتر از قطر خار و قطر خارجی را کمی کوچکتر از شفت در نظر بگیرید. از کولیس دقیق برای جلوگیری از اشتباهات انتخاب خار فنری استفاده کنید و به فشار مکانیکی، ارتعاش و استاندارد DIN توجه نمایید.
10. مزایای خار فنری E شکل در برابر نیروهای جانبی چیست؟
خار فنری E شکل با سه نقطه اتصال، مقاومت عالی در برابر نیروهای جانبی ارائه میدهد و نصب سریع بدون ابزار پیچیده دارد. مناسب کاربردهای صنعتی دقیق مثل گیربکسها، این نوع ارتعاش را جذب کرده و دقت تثبیت را افزایش میدهد.
