کاسه نمد چیست؟ راهنمای کامل ساختار، انواع و علائم خرابی

کاسه نمد یکی از قطعات مهم در سیستم‌های مکانیکی است که وظیفه‌ای کلیدی در جلوگیری از نشت روغن و مایعات از بخش‌های مختلف دستگاه‌ها و خودروها دارد. این قطعه با استفاده از مواد خاص و طراحی ویژه، قادر است تا در برابر شرایط سخت کاری مانند فشار، دما و تماس با مایعات مقاوم باشد. کاسه نمدها معمولاً در اطراف شافت‌ها و نقاط چرخشی نصب می‌شوند و در صنایعی همچون خودروسازی، ماشین‌ آلات صنعتی و تجهیزات سنگین کاربرد زیادی دارند. در این مقاله، به بررسی کاسه نمد، ساختار و عملکرد آن، انواع مختلف آن و علائم خرابی می‌پردازیم تا شما بتوانید اطلاعات دقیقی برای انتخاب کاسه نمد مناسب داشته باشید.

کاسه نمد چیست؟

کاسه نمد یک قطعه آب‌ بندی است که معمولاً برای جلوگیری از نشت روغن، مایعات یا گازها در نقاطی که شافت‌ها و قطعات چرخشی با سایر بخش‌ها در تماس هستند، به کار می‌رود. این قطعه با ایجاد یک مهر و موم محکم، از نفوذ مایعات و آلودگی‌ها به سیستم جلوگیری کرده و عملکرد بهینه دستگاه‌ها و ماشین ‌آلات را تضمین می‌کند.

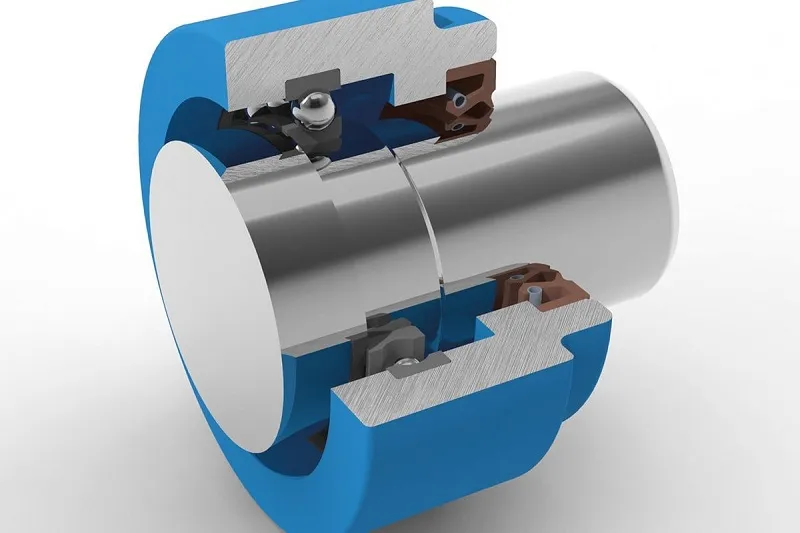

ساختار و عملکرد کاسه نمد

کاسه نمد از چند بخش اصلی تشکیل شده است که هر بخش نقش ویژه‌ای در آب‌ بندی و عملکرد آن دارد. این قطعه معمولاً شامل یک لب لاستیکی یا پلیمر برای تماس با شفت، یک فنر گارتر برای اعمال فشار یکنواخت و یک پوسته فلزی یا پلاستیکی برای نگهداری ساختار است. این طراحی باعث می‌شود کاسه نمد بتواند فشار، دما و اصطکاک شفت را تحمل کند و در عین حال از نشت روغن یا سایر مایعات جلوگیری نماید.

عملکرد کاسه نمد:

• ایجاد مهر و موم بین شفت و بدنه دستگاه
• جلوگیری از نشت روغن و مایعات کاری
• محافظت شفت و قطعات داخلی از گرد و غبار و آلودگی
• افزایش عمر قطعات و کاهش هزینه‌های نگهداری

انواع کاسه نمد

انواع کاسه مایه که در صنایع مختلف کاربرد دارند، عبارتند از:

１. کاسه نمد یک لبه

این نوع کاسه نمد رایج‌ترین مدل است و دارای یک لب داخلی برای آب ‌بندی شفت است. عملکرد آن در جلوگیری از نشت روغن و مایعات در کاربردهای معمولی صنعتی و خودرو بسیار قابل اعتماد است. طراحی ساده آن باعث نصب و تعویض آسان می‌شود.

کاربردها:

• سیستم‌های روغن ‌کاری خودرو
• پمپ‌های صنعتی سبک
• جعبه ‌دنده‌ها با فشار معمولی
• تجهیزات چرخشی سبک

２. کاسه نمد دو لبه

دارای دو لب آب‌ بندی است؛ لب داخلی برای جلوگیری از نشت سیال و لب خارجی برای محافظت در برابر گرد و غبار. این نوع برای محیط‌های صنعتی پر گرد و خاک یا شرایط کاری سخت مناسب است. عمر کاری بالاتر نسبت به نوع یک لبه دارد.

کاربردها:

• ماشین آلات سنگین صنعتی
• سیستم‌های روغن کاری خودروهای سنگین
• کمپرسورها و پمپ‌های صنعتی

３. کاسه نمد با فنر

این مدل دارای یک فنر گارتر است که فشار تماس لب آب بندی با شفت را افزایش می‌دهد. مناسب شفت‌های با سرعت بالا و فشار کاری بیشتر است و نشت مایعات را به حداقل می‌رساند. برای کاربردهای حساس و عملکرد طولانی توصیه می‌شود.

کاربردها:

• موتورهای چرخشی با سرعت بالا
• گیربکس‌های صنعتی
• تجهیزات هیدرولیک فشار بالا
• ماشین آلات خودروسازی پیشرفته

４. کاسه نمد چند لبه

این نوع شامل چند لب آب‌بندی است و برای شرایط بسیار سخت و آلودگی زیاد طراحی شده است. عمر کاری طولانی و مقاومت بالایی در برابر فشار و حرارت دارد. برای ماشین ‌آلات صنعتی و تجهیزات سنگین بسیار مناسب است.

کاربردها:

• تجهیزات معدنی و سنگین
• پمپ‌ها و کمپرسورهای صنعتی
• سیستم‌های هیدرولیک فشار بالا
• ماشین ‌آلات حساس به محیط‌های آلوده و گرد و خاکی

５. کاسه نمد شعاعی و محوری

شعاعی: برای شفت‌های چرخشی جهت جلوگیری از نشت در اطراف شفت طراحی شده است.

محوری: برای حرکت رفت و برگشتی یا محوری مناسب است و آب ‌بندی مؤثر در همان راستا ارائه می‌دهد.

کاربردها:

• شفت‌های چرخشی موتور و پمپ
• تجهیزات هیدرولیک با حرکت محوری
• کمپرسورهای رفت و برگشتی
• ماشین‌آلات صنعتی با شفت‌های محوری و شعاعی

کاربردهای کاسه نمد

کاسه نمد به دلیل طراحی خاص و توانایی تحمل شرایط سخت، در صنایع مختلف کاربرد زیادی دارد. استفاده از آن در محل‌های چرخشی و پر فشار باعث افزایش کارایی سیستم و کاهش خرابی‌های ناشی از نشت می‌شود.

برخی از کاربردهای رایج کاسه نمد:

• ماشین آلات صنعتی و کشاورزی در محیط‌های گرد و خاکی
• موتور خودروها و کامیون‌ها برای جلوگیری از نشت روغن
• جعبه‌ دنده‌ها و گیربکس‌ها در تجهیزات صنعتی
• پمپ‌ها و کمپرسورهای هیدرولیک و روغنی

کاسه نمدها معمولاً در کنار قطعاتی نصب می‌شوند که وظیفه تسهیل چرخش شفت را دارند. برای شناخت بهتر این سیستم‌های چرخشی، مقاله بلبرینگ صنعتی را بخوانید.

تفاوت کاسه نمد با آب‌ بند و اورینگ

کاسه نمد، اورینگ و آب‌بند هر سه برای جلوگیری از نشت مایعات و گازها استفاده می‌شوند، اما کاربرد و طراحی آن‌ها متفاوت است. کاسه نمد عمدتاً برای شفت‌های چرخشی یا محوری طراحی شده و دارای لب آب ‌بندی است که روی شفت فشار وارد می‌کند تا نشت را متوقف کند.

اورینگ یک حلقه لاستیکی ساده است که معمولاً در سیستم‌های ثابت یا جاهایی با حرکت محدود استفاده می‌شود و آب‌بندی در حالت فشار استاتیک را انجام می‌دهد.

آب بند بیشتر برای اتصال دو سطح ثابت و جلوگیری از نفوذ مایعات بین آن‌ها به کار می‌رود و حرکت شفت را تحمل نمی‌کند.

نکته: اگر نیاز به آب ‌بندی شفت چرخشی دارید، حتماً کاسه نمد انتخاب کنید؛ برای اتصالات ثابت، اورینگ یا آب ‌بند کفایت می‌کند. اگر به دنبال آب‌بندی سطوح ثابت (غیر چرخشی) هستید، استفاده از انواع واشر صنعتی راهکار استاندارد و مطمئنی برای سیستم شما خواهد بود.

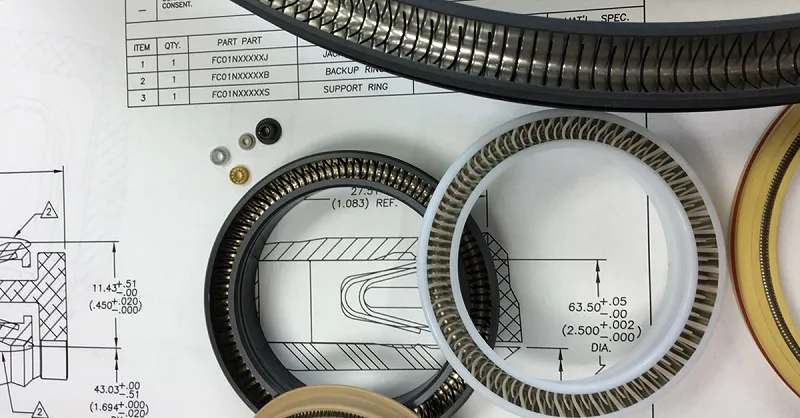

علائم خرابی کاسه نمد

خرابی کاسه نمد معمولاً باعث نشت روغن یا سایر مایعات، افزایش اصطکاک و آسیب به قطعات می‌شود. تشخیص به موقع خرابی باعث کاهش هزینه تعمیرات و جلوگیری از آسیب‌های جدی‌تر می‌شود.

عوامل مهم در انتخاب کاسه نمد مناسب

انتخاب کاسه نمد درست تأثیر مستقیم بر دوام، کارایی و ایمنی سیستم‌های مکانیکی دارد. مهم‌ترین عوامل عبارتند از:

• نوع سیال

جنس کاسه نمد باید با سیالی که در سیستم استفاده می‌شود سازگار باشد. مثلاً NBR برای روغن موتور مناسب است ولی در تماس با اسید یا حلال‌های شیمیایی مقاوم نیست. انتخاب مواد ناسازگار باعث ترکیدگی، زوال سریع و نشت مایعات می‌شود.

• دمای کاری سیستم

کاسه نمد باید دمای عملیاتی محیط را تحمل کند. برای محیط‌های گرم، مواد HNBR یا Viton عملکرد بهتری دارند و برای محیط‌های سرد، سیلیکون یا EPDM انعطاف پذیری خود را حفظ می‌کنند.

• سرعت شفت

هر نوع کاسه نمد حداکثر سرعت عملیاتی مشخصی دارد. استفاده در سرعت‌های بالاتر از حد مجاز باعث افزایش حرارت و فرسایش لب آب‌بندی می‌شود. فنرهای گارتر و طراحی دولبه برای شفت‌های سریع توصیه می‌شوند.

• فشار کاری

فشار داخل سیستم تعیین می‌کند که کاسه نمد تک لبه کافی است یا نیاز به دو لبه یا فنردار دارید. فشار بالا بدون انتخاب صحیح باعث نشت و کاهش عمر کاسه نمد می‌شود.

• نوع حرکت شفت

کاسه نمد شعاعی برای حرکت چرخشی شفت طراحی شده و کاسه نمد محوری برای حرکت رفت و برگشتی مناسب است. استفاده اشتباه باعث آب‌بندی ناکافی و آسیب به قطعات می‌شود.

• محیط و آلودگی‌های خارجی

اگر شفت یا دستگاه در محیط پر گرد و خاک یا مرطوب کار می‌کند، بهتر است از کاسه نمد دو لبه استفاده شود تا آلاینده‌ها وارد سیستم نشوند و عمر قطعات افزایش یابد.

• ابعاد دقیق

اندازه‌های داخلی (ID)، خارجی (OD) و عرض (Width) کاسه نمد باید دقیق با شفت و محفظه همخوانی داشته باشد. ابعاد اشتباه باعث نشت، لرزش و آسیب به شفت می‌شود.

• استاندارد و کیفیت ساخت

رعایت استاندارد DIN و ISO تضمین کننده کیفیت و طول عمر کاسه نمد است. خرید از تولیدکننده معتبر از خرابی زودهنگام و هزینه‌های اضافی جلوگیری می‌کند.

در بسیاری از دستگاه‌ها، برای تثبیت موقعیت کاسه نمد روی شفت از خارهای فلزی استفاده می‌شود. برای آشنایی با روش‌های مهار قطعات روی شفت، مقاله انواع خار فنری می‌تواند برای شما مفید باشد.

استانداردها و کدهای مرسوم

در تولید و انتخاب کاسه نمد رعایت استانداردهای بین‌المللی اهمیت زیادی دارد، زیرا این استانداردها ابعاد، تحمل‌ها، کیفیت ساخت و عملکرد آب‌بندی را تعریف می‌کنند.

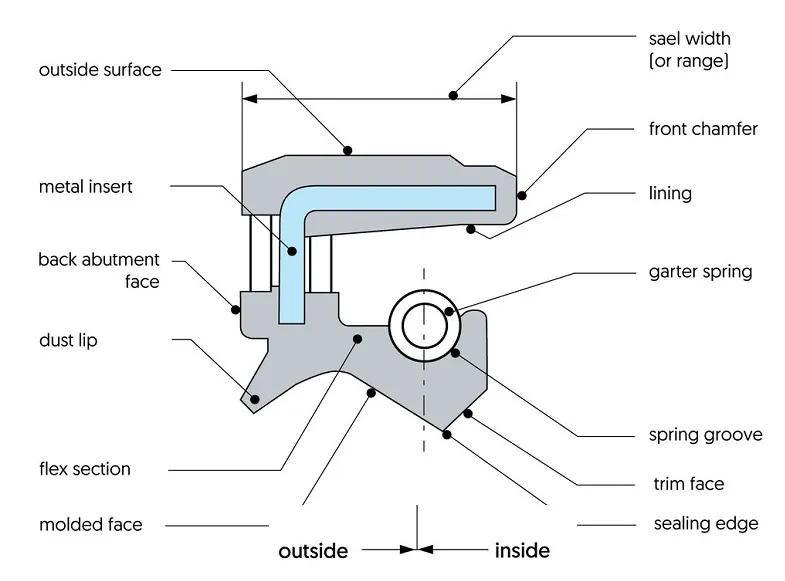

نکات اندازه‌گیری (ID, OD, Width)

برای انتخاب و سفارش صحیح کاسه نمد، سه ابعاد اصلی استاندارد باید دقیق اندازه‌گیری و تعیین شوند:

نتیجه گیری

کاسه نمد یکی از قطعات مهم در سیستم‌های مکانیکی و خودروها است که وظیفه جلوگیری از نشت روغن، مایعات و ورود گرد و غبار را برعهده دارد. انتخاب کاسه نمد مناسب با توجه به نوع سیال، دما، سرعت شفت، فشار کاری، جنس مواد و استانداردها، طول عمر تجهیزات شما را به طور چشمگیری افزایش داده و از هزینه‌های تعمیر و نگهداری جلوگیری می کند.

برای خرید کاسه نمد با کیفیت و استاندارد، فروشگاه دلتامتال مجموعه‌ای کامل از انواع کاسه نمدهای صنعتی و خودرویی را با مشخصات دقیق و قیمت مناسب ارائه می‌دهد. با رفتن به صفحه محصولات فروشگاه می‌توانید محصول متناسب با نیاز خود را انتخاب کرده و از خدمات مشاوره فنی حرفه‌ای نیز بهره‌مند شوید.

سوالات متداول کاسه نمد

1. کاسه نمد چیست و چه کاربردی دارد؟

کاسه نمد یک قطعه آب ‌بندی است که معمولاً در اطراف شفت‌های چرخشی نصب می‌شود تا از نشت روغن و ورود گرد و غبار جلوگیری کند. کاربرد آن در خودرو، ماشین ‌آلات صنعتی، پمپ‌ها و تجهیزات هیدرولیک گسترده است.

2. چگونه می‌توان علائم خرابی کاسه نمد را تشخیص داد؟

علائم رایج خرابی شامل نشت روغن، صدای غیرعادی شفت، لرزش، افزایش دمای سیستم و ورود گرد و غبار به قطعات داخلی است. تشخیص به موقع و تعویض کاسه نمد باعث جلوگیری از آسیب جدی به سیستم می‌شود.

3. تفاوت کاسه نمد با اورینگ و آب بند چیست؟

کاسه نمد عمدتاً برای شفت‌های چرخشی طراحی شده و دارای لب آب بندی است. اورینگ برای آب‌بندی سیستم‌های ثابت و فشار استاتیک استفاده می‌شود و آب ‌بندها بیشتر برای جلوگیری از نشت بین دو سطح ثابت کاربرد دارند.

4. چگونه کاسه نمد مناسب را انتخاب کنیم؟

برای انتخاب صحیح کاسه نمد باید به نوع سیال، دمای کاری، فشار و سرعت شفت، نوع حرکت (شعاعی یا محوری)، جنس مواد و استانداردهای DIN یا ISO توجه کنید. اندازه دقیق ID، OD و Width نیز اهمیت بالایی دارد.
