زمان مطالعه2 دقیقه
فنرها شاید قطعاتی ساده به نظر برسند، اما در قلب بسیاری از سیستمهای صنعتی و مکانیکی نقش حیاتی ایفا میکنند. از موتور خودرو گرفته تا تجهیزات نفت و گاز، عملکرد صحیح بسیاری از دستگاهها به انتخاب درست فنر وابسته است.
اما سؤال مهم اینجاست:
کدام نوع فنر برای پروژه شما مناسبتر است؟ و چه عواملی در طراحی و انتخاب آن اهمیت دارد؟
در این راهنمای جامع، با انواع فنرهای صنعتی، اصول طراحی مهندسی و کاربردهای تخصصی آنها آشنا میشوید تا بتوانید انتخابی دقیق، ایمن و مهندسیشده داشته باشید.

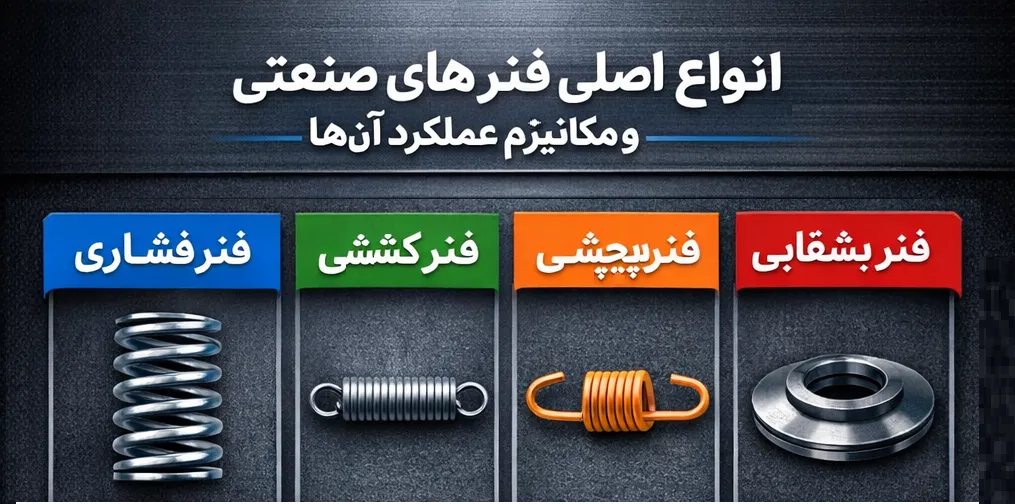

فنرها بر اساس نوع نیرویی که تحمل و ذخیره میکنند، دستهبندی میشوند:

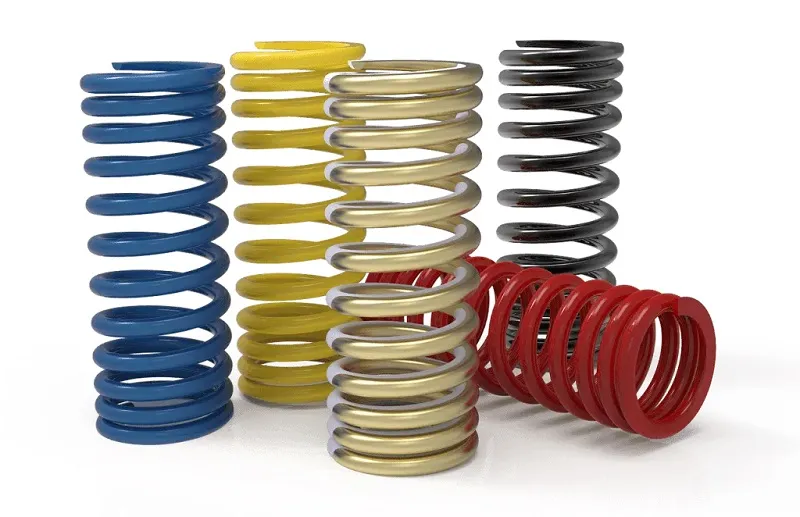

این فنرها بهعنوان یک سیستم ذخیرهسازی نیروها در جهت فشاری استفاده میشوند. طراحی مناسب این فنرها بر اساس بارهای مشخص، امکان مقاومت در برابر فشار و بازگشت به طول اولیه را فراهم میآورد.
در مقابل فنرهای فشاری، این نوع فنرها در جهت کشش نیرو وارد میکنند و معمولاً دارای قلابهایی در انتها برای اتصال هستند.

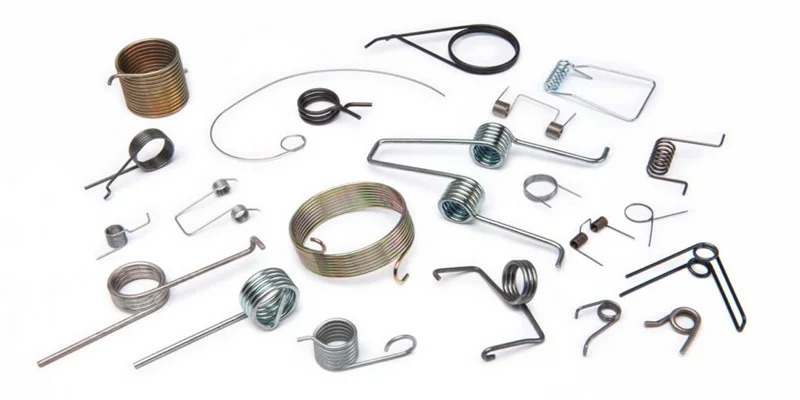

فنرهای توییست (پیچشی) از سیمهای نازک تشکیل شدهاند و به عنوان منابع انرژی ذخیرهای برای حرکت چرخشی یا گشتاوری در ابزارها و دستگاههای مختلف به کار میروند. این فنرها انعطافپذیری زیادی در کاربردهای خاص دارند.
این فنرها به شکل واشر مخروطی هستند و برای تحمل بارهای بسیار سنگین در فضای محدود و یا حفظ پیشبار (Pre-load) ثابت در اتصالات پیچ و واشر و مهره استفاده میشوند. برخی از فنرهای بشقابی به عنوان واشرفنری نیز شناخته میشوند و کاربرد آنها در اتصالات صنعتی بسیار رایج است.
| نوع فنر | نوع نیرو | مزیت اصلی | کاربرد رایج |
|---|---|---|---|
| فشاری | فشار | تحمل بار مستقیم | سوپاپ موتور، ضربهگیر |
| کششی | کشش | اتصال و بازگشت نیرو | دربها، اهرمها |
| پیچشی | گشتاور | حرکت چرخشی | درب پارکینگ، گیره |
| بشقابی | فشار سنگین | تحمل بار بالا در فضای کم | کلاچ، اتصالات پیچ |
طراحی دقیق فنرها فراتر از شکل ظاهری است و به عوامل مهندسی پیچیدهای برای تضمین عملکرد و طول عمر بستگی دارد:
مهمترین فاکتور طراحی، ثابت فنر (K) است که نسبت نیروی اعمال شده (F) به مقدار تغییر طول یا انحراف (x) را مشخص میکند (F=Kx). این فاکتور تعیین میکند که یک فنر چقدر “نرم” یا “سخت” است.
فنرها باید انعطافپذیری لازم برای تحمل انواع انحرافات را داشته باشند. اما بزرگترین تهدید برای عمر مفید فنر، خستگی فلز (Fatigue) است که ناشی از بارهای چرخهای مکرر است و در نهایت منجر به شکست فنر میشود.
برای کاربردهای دمای بالا یا محیطهای به شدت خورنده (مانند صنایع نفت و گاز)، فنرها باید از آلیاژهای پیشرفتهای مانند فولاد ضدزنگ خاص یا آلیاژهای نیکل (مانند اینکونل/Inconel) ساخته شوند.
برخلاف فنرها که انرژی ذخیره میکنند، قطعاتی مانند انواع خار فنری صرفاً تثبیتکننده مکانیکی هستند.
فنرها در سیستمهای تعلیق، جلوگیری از لرزش و سیستمهای درب به کار میروند. بهطور تخصصی:
فنرها و خارها مانند خار فنری معمولاً در کنار بلبرینگها استفاده میشوند؛ اصول روش نصب بلبرینگ و انواع بلبرینگ صنعتی را مطالعه کنید.

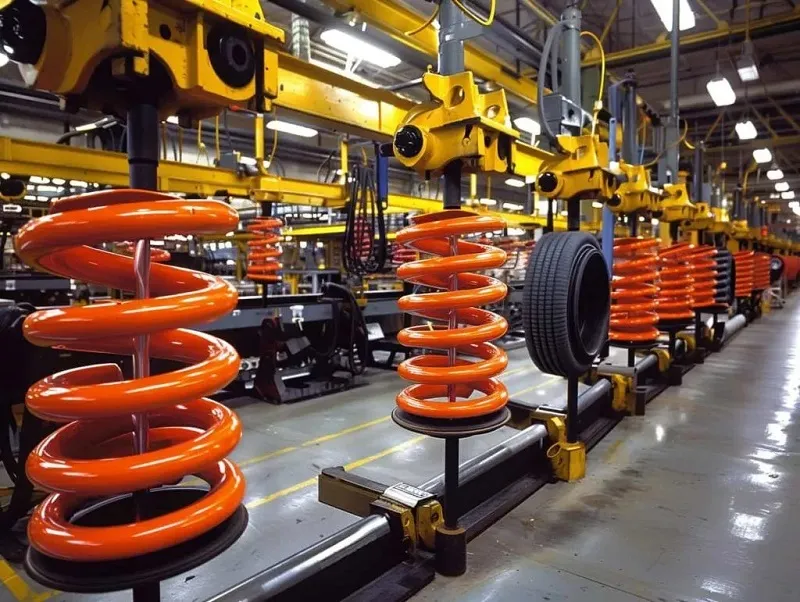

در تجهیزاتی مانند توربینها، پمپها و شیرهای کنترلی (Valve) در صنایع نفت، گاز و هوافضا، از فنرهای با آلیاژهای خاص استفاده میشود که مقاومت حرارتی و خوردگی فوقالعاده بالایی دارند.

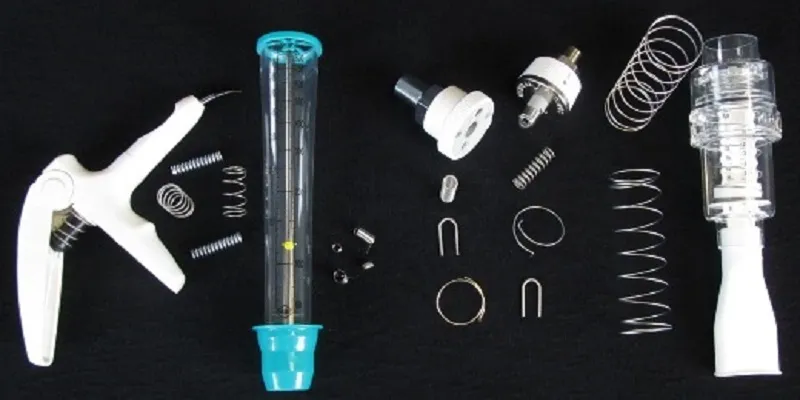

فنرها در دستگاههای الکترونیکی به عنوان اجزای کمکی در محافظت از قطعات حساس در برابر لرزش و ضربات استفاده میشوند. در تجهیزات پزشکی، فنرهای ریز (Micro Springs) در دستگاههای جراحی و ابزارهای حساس کاربرد دارند.
قبل از انتخاب فنر به این موارد توجه کنید:
انتخاب فنر مناسب تنها یک انتخاب ساده قطعه نیست؛ بلکه تصمیمی مهندسی است که مستقیماً بر ایمنی، دوام و عملکرد سیستم تأثیر میگذارد. درک صحیح از ثابت فنر، متریال، شرایط کاری و نوع بار واردشونده، تضمینکننده عملکرد پایدار پروژه شما خواهد بود.
در دلتامتال ما انواع فنرهای صنعتی، خار فنری و قطعات مکانیکی تخصصی را با استانداردهای دقیق مهندسی تأمین میکنیم.
برای دریافت مشاوره تخصصی و انتخاب دقیق فنر متناسب با نیاز صنعتی خود، همین حالا با کارشناسان دلتامتال تماس بگیرید یا از محصولات موجود در سایت بازدید کنید.
1. فنر فشاری چه کاربردی دارد؟
فنر فشاری برای جذب ضربه و تحمل نیروی مستقیم فشاری استفاده میشود و در موتور خودرو و سیستم تعلیق کاربرد دارد.
2. ثابت فنر (K) چیست؟
ثابت فنر نشان میدهد برای هر واحد تغییر طول چه مقدار نیرو لازم است و سختی فنر را مشخص میکند.
3. بهترین متریال برای فنر صنعتی چیست؟
برای کاربردهای عمومی فولاد فنر استفاده میشود و برای محیطهای خورنده یا دمای بالا از فولاد ضدزنگ یا آلیاژهایی مانند اینکونل استفاده میشود.
4. چرا فنرها دچار خستگی فلز میشوند؟
به دلیل بارهای تکراری و چرخهای، ترکهای ریز در سطح فنر ایجاد شده و در نهایت منجر به شکست میشود.
5. فنر بشقابی چه مزیتی دارد؟
فنر بشقابی میتواند بار بسیار زیاد را در فضای محدود تحمل کند و برای پیشبار در اتصالات پیچ کاربرد دارد.
6. فرمول اصلی محاسبه تنش برشی (Shear Stress) در فنرهای فشاری چیست؟
تنش برشی در فنرهای فشاری عمدتاً از طریق فرمول تنش فنر هلیکال (Helical Spring Stress Formula) محاسبه میشود که شامل قطر سیم، قطر متوسط سیمپیچ و نیروی اعمال شده است. برای در نظر گرفتن تأثیر انحنای سیم، فاکتور وات (Wahl Factor) نیز در محاسبات دقیق اعمال میشود.
7. تفاوت اصلی میان خستگی فلز (Fatigue) و خزش (Creep) در فنرها چیست؟
خستگی (Fatigue): ناشی از بارهای چرخهای و تکراری است که در نهایت منجر به ترک و شکست فنر میشود (مشکل رایج در فنرهای سوپاپ).
خزش (Creep): تغییر شکل پلاستیک دائمی فنر است که در طول زمان و تحت بار ثابت و دمای بالا رخ میدهد و باعث میشود فنر طول خود را از دست بدهد.
8. چه نوع فنری برای کاربردهای محدودیت فضای محوری (Axial Space Limitation) بهترین انتخاب است؟
فنرهای بشقابی (Disc Springs / Belleville Washers) بهترین انتخاب هستند. این فنرها میتوانند بارهای بسیار سنگین را در فضای محوری بسیار کم تحمل کنند و امکان انباشتگی (Stacking) آنها به صورت سری یا موازی برای افزایش طول انحراف یا ظرفیت بار وجود دارد.
9. رایجترین روش برای افزایش طول عمر فنر (Spring Life) در محیطهای پر تنش چیست؟
رایجترین روش استفاده از فرآیند شات پینینگ (Shot Peening) است. این فرآیند با ایجاد تنشهای فشاری باقیمانده در سطح سیم فنر، مقاومت فنر را در برابر ترکهای سطحی ناشی از خستگی فلز (Fatigue) به شدت افزایش میدهد.
10. منظور از ارتفاع Solid (Solid Height) در فنرهای فشاری چیست و چرا مهم است؟
ارتفاع Solid به حداقل طول فنر فشاری، زمانی که تمام حلقههای آن کاملاً به هم فشرده شدهاند، گفته میشود. این معیار مهم است زیرا طراح باید مطمئن شود که سیستم مکانیکی، فنر را تا ارتفاعی کمتر از Solid Height فشرده نمیکند، زیرا این کار باعث وارد آمدن تنشهای بیش از حد و شکست فنر میشود.
