واشرفنری چیست؟ انواع، کاربرد و راهنمای خرید صنعتی

در بسیاری از خرابی‌های صنعتی، عامل اصلی نه پیچ است و نه مهره، بلکه شل شدن اتصال در اثر لرزش و تنش‌های محیطی است. اینجاست که واشرفنری نقش حیاتی خود را نشان می‌دهد. انتخاب درست نوع واشر فنری بر اساس استاندارد DIN یا ISO می‌تواند عمر اتصال را چند برابر کند و از خسارات سنگین جلوگیری نماید. در این راهنمای تخصصی دلتامتال، با انواع واشر صنعتی در نوع فنری، کاربردهای صنعتی و اصول انتخاب صحیح آن آشنا می‌شوید.

واشرفنری قطعه‌ای مکانیکی است که برای جلوگیری از شل شدن پیچ و مهره در اثر لرزش، تغییرات دما و خزش استفاده می‌شود. رایج‌ترین انواع آن شامل واشر فنری شکافدار (DIN 127)، دندانه‌دار و قفلی کبریتی است.

انواع واشر

۱. واشرهای تخت و آب‌بندی (Gaskets)

۲. واشرهای فنری و قفل‌کننده (Spring & Locking Washers)

جدول انواع واشر فنری، کاربرد و استاندارد

• DIN 127 رایج‌ترین استاندارد واشر فنری شکافدار است.

• DIN 2093 مخصوص واشرهای بشقابی با تحمل بار بالا می‌باشد.

• DIN 25201 مربوط به واشرهای قفلی گوه‌ای (کبریتی) است که در تست لرزش عملکرد برتری دارند.

• در کاربردهای با لرزش شدید، استفاده از مدل‌های دندانه‌دار یا قفلی توصیه می‌شود.

انواع واشرهای فنری و قفل‌کننده

انواع واشر فنری (مانند واشرهای قفلی) و قطعات مشابه مانند خار فنری نقش فعالی در حفظ اتصال دارند و هدف اصلی آن‌ها جلوگیری از شل شدن ناشی از ارتعاش و تغییرات حرارتی است.

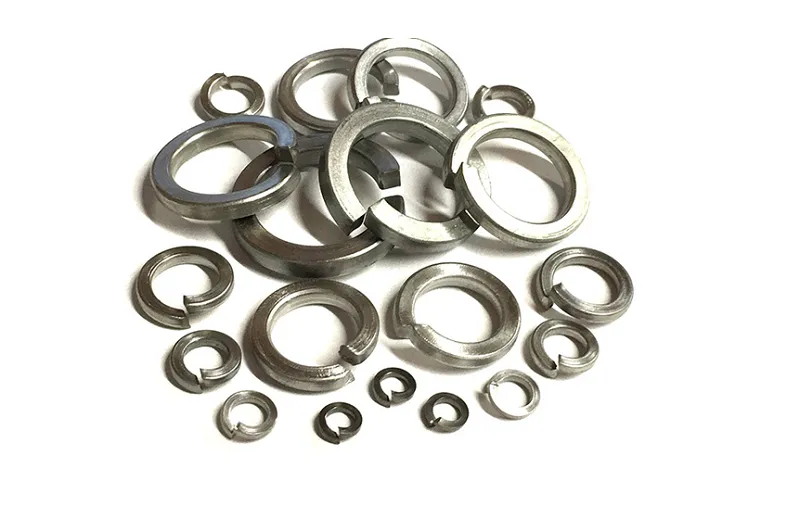

الف. واشرهای فنری شکافدار (Split Lock Washers / DIN 127)

این واشرفنری شبیه حلقه‌ای هستند که در یک نقطه قطع شده و دو لبه مجزا ایجاد شده است (همان واشر زیگزاگی شما).

• وظیفه: با فشرده شدن، نیروی فنری (پیش‌بار) اعمال می‌کنند و لبه‌های تیز آن‌ها در سطح مهره و قطعه فرو می‌روند و مانع چرخش معکوس می‌شوند.

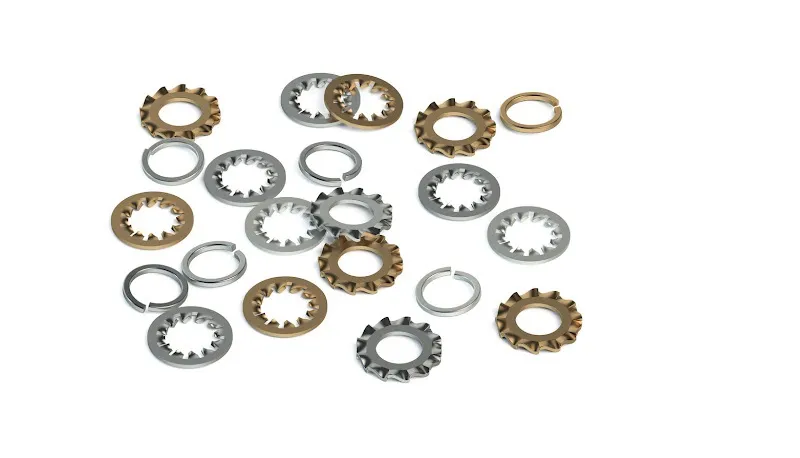

ب. واشرهای دندانه‌دار (Tooth Lock Washers)

این واشرفنری دارای دندانه‌هایی هستند که به سمت داخل (Internal Tooth) یا بیرون (External Tooth) واشر قرار دارند و نیروی قفل‌کننده ایجاد می‌کنند.

• کاربرد: عالی برای اتصال زمین (Grounding) در صنعت الکترونیک، زیرا دندانه‌ها از طریق پوشش‌های اکسیدی یا رنگ نفوذ کرده و اتصال الکتریکی مطمئن را فراهم می‌کنند.

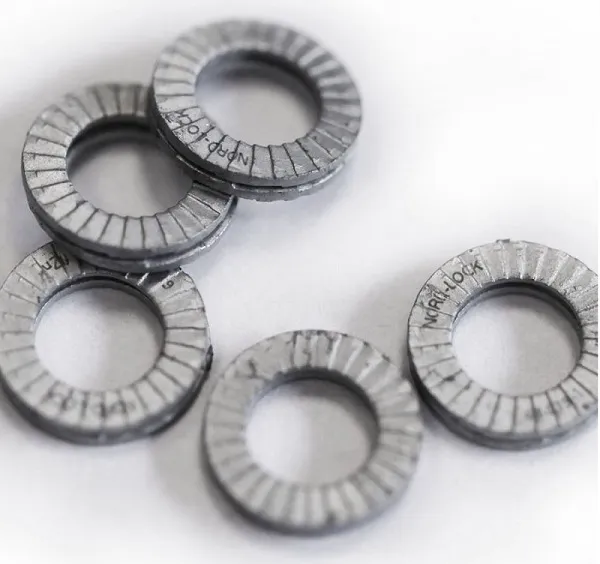

ج. واشرهای قفلی کبریتی (Wedge-Lock Washers)

این نسل جدیدترین و تخصصی‌ترین نوع واشرفنری قفل‌کننده هستند.

• نحوه عملکرد: از دو واشر جفت شده تشکیل شده‌اند که در سطح داخلی دارای شیارهای مایل و در سطح بیرونی دارای دندانه‌های رادیال هستند. لرزش و چرخش معکوس باعث می‌شود شیارهای داخلی روی هم بلغزند و کشش پیچ را افزایش دهند، نه اینکه آن را کاهش دهند.

استانداردهای فنی و معیارهای انتخاب واشر فنری (اصول تخصصی)

انتخاب واشر مناسب باید بر اساس استانداردهای بین‌المللی و شرایط محیطی باشد.

الف. استانداردهای بین‌المللی

• DIN و ISO: پرکاربردترین استانداردهای ابعادی هستند. (مانند DIN 125A برای واشر تخت، واشر فنری DIN 127 برای واشر فنری شکافدار).

• اهمیت ابعاد: قطر داخلی (ID) باید متناسب با قطر پیچ و قطر خارجی (OD) باید برای توزیع بار کافی باشد.

ب. ماده و پوشش سطح

• فولاد ضدزنگ (Stainless Steel): برای محیط‌های مرطوب، شیمیایی یا غذایی (مقاوم در برابر خوردگی).

• فولاد کربنی: رایج‌ترین نوع، اغلب با پوشش‌های زیر عرضه می‌شود:

  • گالوانیزه (Zinc Plated): برای مقاومت در برابر زنگ‌زدگی عمومی.

  • داکرومات (Dacromet): پوشش مقاوم در برابر خوردگی نمکی، مناسب محیط‌های دریایی و خودروسازی.

کاربردهای تخصصی واشر فنری

کاربردهای تخصصی واشرهای فنری (Spring Washers) عمدتاً بر حفظ پایداری و ایمنی اتصالات در برابر عوامل مخرب تمرکز دارد. این واشرها، برخلاف واشرهای تخت ساده، با ایجاد نیروی محوری (فنر) در طول پیچ، از شل شدن اتصال جلوگیری می‌کنند.

در اینجا مهم‌ترین کاربردهای تخصصی واشرهای فنری (شامل انواع فنری شکافدار، موجی و قفلی) آورده شده است:

۱. مقابله با ارتعاشات و لرزش‌های شدید

یکی از اصلی‌ترین وظایف تخصصی واشرهای فنری، تضمین اتصال در محیط‌های پر ارتعاش است.

• ماشین‌آلات صنعتی: در موتورها، پمپ‌ها، ژنراتورها، و کمپرسورها که تحت لرزش‌های دائمی کار می‌کنند، واشرهای فنری (به‌ویژه انواع واشرهای قفلی کبریتی یا Split Lock Washers) با ایجاد اصطکاک و نیروی فنری، از چرخش معکوس مهره صنعتی جلوگیری می‌کنند.

• ریل و قطار: در اتصالات زیرساخت ریلی که دائماً تحت ضربه و لرزش شدید هستند، برای جلوگیری از شل شدن و فاجعه‌های ایمنی استفاده می‌شوند.

۲. جبران شل شدگی ناشی از خزش و نشست

واشرهای فنری می‌توانند تغییرات ابعادی قطعات را در طول زمان خنثی کنند.

• خزش (Creep): در اتصالات تحت دمای بالا (مانند مبدل‌های حرارتی)، مواد به مرور زمان دچار تغییر شکل دائمی می‌شوند. واشر فنری با اعمال نیروی ثابت، این تغییرات جزئی را جبران کرده و پیش‌بار (Pre-load) اتصال را حفظ می‌کند.

• نشست و فرورفتگی: پس از سفت شدن اولیه، ممکن است مواد نرم‌تر اتصال (مانند واشرهای آب‌بندی) کمی فشرده شوند و اتصال شل شود. واشر فنری، نیروی فنری خود را آزاد کرده و این نشست را جبران می‌کند.

۳. کاربرد واشرفنری در صنعت ساختمان و سازه‌های فلزی

در اتصالات ساختمانی و سازه‌های فلزی، واشرهای فنری نقش حیاتی در حفظ فشار اولیه دارند.

• پل‌ها و دکل‌ها: در سازه‌هایی که دائماً در معرض بارگذاری‌های متغیر، باد و تغییرات دمایی قرار دارند، واشرهای قفلی برای حفظ کشش پیچ و جلوگیری از شکست ناشی از خستگی (Fatigue) استفاده می‌شوند.

• اتصالات سه‌لایه: در مواردی که واشرهای لاستیکی یا گسکت‌ها در اتصال وجود دارند، واشر فنری تضمین می‌کند که حتی با فشرده شدن مواد نرم، فشار کافی برای آب‌بندی حفظ شود.

۴. واشرفنری در صنعت برق و الکترونیک

واشرهای فنری دندانه‌دار (Tooth Lock Washers) در این حوزه اهمیت ویژه‌ای دارند:

• اتصال زمین (Grounding): دندانه‌های واشر، لایه‌های اکسید، رنگ و پوشش‌های محافظ را خراش می‌دهند و تماس فلز به فلز را تضمین می‌کنند. این امر برای اتصال الکتریکی مطمئن و ایمنی (تأمین مسیر اتصال به زمین) حیاتی است.

• حفاظت از اجزای حساس: در تجهیزات الکترونیکی و تابلوهای برق، برای جلوگیری از آسیب دیدن قطعات در اثر ارتعاش و شل شدن پیچ‌های ترمینال استفاده می‌شوند.

جدول مقایسه عملکرد مدل شکافدار معمولی و مدل قفلی گوه‌ای

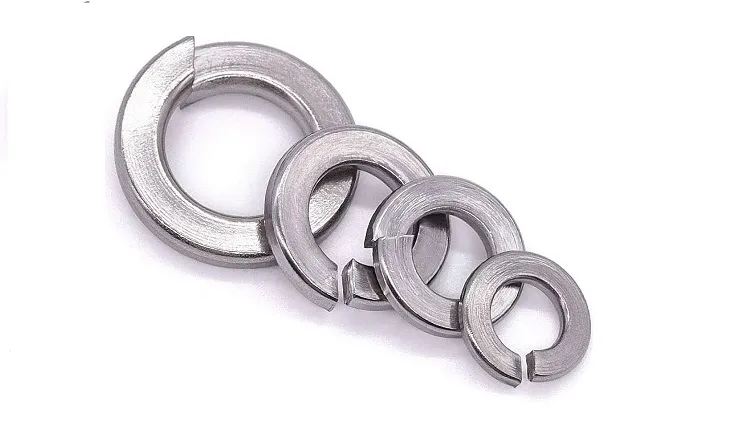

مزایای فنی و حیاتی واشرفنری

اشتباهات رایج در انتخاب واشرفنری

انتخاب نادرست واشرفنری می‌تواند باعث شل شدن اتصال، کاهش ایمنی و حتی شکست سازه شود. در ادامه مهم‌ترین خطاهای رایج بررسی شده‌اند:

1. استفاده از مدل شکافدار در لرزش شدید

بسیاری از کاربران تصور می‌کنند تمام واشرهای فنری عملکرد یکسان دارند. در حالی که در ماشین‌آلات سنگین باید از مدل قفلی گوه‌ای استفاده شود.

2. انتخاب آمپر یا سایز اشتباه

قطر داخلی واشر باید دقیقاً با قطر پیچ هماهنگ باشد. بزرگ‌تر بودن بیش از حد باعث کاهش تماس و افت عملکرد قفل‌شوندگی می‌شود.

3. بی‌توجهی به کلاس پیچ (Grade)

واشر انتخابی باید با کلاس مقاومتی پیچ (مثلاً 8.8 یا 10.9) سازگار باشد. استفاده از واشر ضعیف‌تر می‌تواند باعث تغییر شکل دائمی شود.

4. عدم توجه به شرایط محیطی

در محیط‌های مرطوب یا خورنده، استفاده از فولاد ساده باعث زنگ‌زدگی و کاهش عملکرد می‌شود. در این شرایط باید از استیل A4 یا پوشش داکرومات استفاده شود.

5. استفاده مجدد از واشر تغییر شکل‌داده

اگر واشر فنری خاصیت ارتجاعی خود را از دست داده باشد، دیگر قابلیت حفظ پیش‌بار را نخواهد داشت و باید تعویض شود.

6. سفت‌کاری بیش از حد (Over-Torque)

گشتاور بیش از حد می‌تواند باعث تخت شدن واشر و از بین رفتن خاصیت فنری آن شود.

نتیجه‌گیری

واشر و مهره و فنرهای پیش‌بینی شده به عنوان یک جزء مهم و حیاتی در اتصالات مکانیکی، نقشی فراتر از یک لایه ساده ایفا می‌کنند. انواع مختلفی از جمله تخت، فنری شکافدار، دندانه‌دار و قفل‌کننده دارند که هرکدام برای نیازهای خاص (از توزیع بار ساده تا جلوگیری از شل شدن در ارتعاش شدید) مناسب هستند.

انتخاب صحیح واشر (بر اساس تیپ، استاندارد و پوشش سطح) تضمین‌کننده حفظ پیش‌بار، جلوگیری از شل شدگی ناشی از ارتعاش و افزایش ایمنی و عمر مفید کل اتصال است. با توجه به تفاوت واشر تخت و واشر فنری برای اطمینان از اینکه دقیقاً واشر فنری، واشر قفل‌کننده یا واشر تخت مورد نیاز پروژه خود را با استانداردهای بین‌المللی (DIN/ISO) و کیفیت تضمین‌شده تهیه می‌کنید، به دلتامتال مراجعه نمایید.

اگر به دنبال خرید واشرفنری صنعتی استاندارد DIN واشر و ISO با کیفیت تضمین‌شده هستید، همین حالا از طریق دلتامتال مدل مورد نیاز خود را انتخاب کنید و از مشاوره تخصصی کارشناسان بهره‌مند شوید.

سوالات متداول درباره واشرفنری

1. واشرفنری دقیقاً چه کاری انجام می‌دهد؟
با ایجاد نیروی ارتجاعی و اصطکاک، از شل شدن پیچ و مهره در اثر لرزش و تغییرات دمایی جلوگیری می‌کند.

2. تفاوت واشر فنری و واشر تخت چیست؟
واشر تخت فقط بار را توزیع می‌کند، اما واشر فنری خاصیت قفل‌کنندگی و حفظ پیش‌بار دارد.

3. استاندارد DIN 127 مربوط به چیست؟
DIN 127 استاندارد ابعادی واشر فنری شکافدار (Split Lock Washer) است.

4. بهترین واشرفنری برای محیط‌های خورنده کدام است؟
واشر استیل A4 یا واشر با پوشش داکرومات برای محیط‌های مرطوب و دریایی مناسب‌تر است.

5. آیا واشر فنری در لرزش شدید کافی است؟
در لرزش‌های شدید صنعتی، واشر قفلی کبریتی (Wedge-Lock) عملکرد بسیار قوی‌تری دارد.

6. تفاوت اصلی واشر فنری (Split Lock) و واشر قفلی کبریتی (Wedge-Lock) چیست؟
واشر فنری شکافدار (DIN 127) از طریق ایجاد اصطکاک و نیروی فنری جزئی مانع شل شدن می‌شود، اما واشر قفلی کبریتی قوی‌ترین روش است که لرزش را به کشش (پیش‌بار) تبدیل کرده و اتصال را محکم‌تر می‌کند.

7. واشر دندانه‌دار در چه کاربردی ضروری است؟
واشر دندانه‌دار (Tooth Lock Washer) در صنعت الکترونیک برای تضمین اتصال زمین (Grounding) حیاتی است؛ زیرا دندانه‌های آن پوشش‌های رنگی را خراش می‌دهند و تماس فلز به فلز را ایجاد می‌کنند.

8. منظور از حفظ پیش‌بار (Pre-load) اتصال چیست و واشر فنری چطور به آن کمک می‌کند؟
پیش‌بار، نیروی کششی است که هنگام سفت کردن پیچ و مهره ایجاد می‌شود و عامل اصلی استحکام اتصال است. واشر فنری با اعمال نیروی ارتجاعی ثابت، این نیروی کششی را در برابر عوامل خارجی (مانند انبساط حرارتی یا خزش) حفظ می‌کند.

9. برای اتصالات در محیط‌های خورنده، از چه نوع پوششی باید استفاده کرد؟
رای محیط‌های مرطوب یا شیمیایی، باید از واشرهای ساخته شده از فولاد ضدزنگ (Stainless Steel A4) یا واشرهایی با پوشش گالوانیزه گرم (HDG) یا داکرومات (Dacromet) استفاده شود.
