پین چاکدار DIN 1481DIN 1481 - Spring-Type Straight Pins (Roll Pins)

پین چاکدار DIN 1481 (Spring Pins): راه‌حل استاندارد برای اتصالات مستحکم

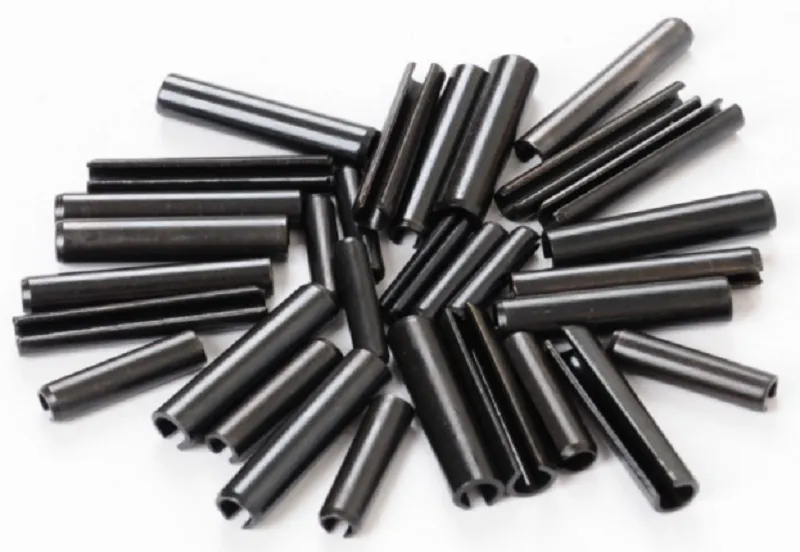

پین چاکدار (Slotted Spring Pin) که با استاندارد DIN 1481 یا ISO 8752 شناخته می‌شود، یکی از پرکاربردترین و اقتصادی‌ترین راه‌حل‌ها در اتصالات مکانیکی برای تثبیت، موقعیت‌دهی و لولا کردن قطعات است. این پین‌های استوانه‌ای توخالی با یک شکاف طولی، با هدف ایجاد نیروی فشاری پس از نصب طراحی شده‌اند.

ویژگی‌های کلیدی و مزایای فنی پین چاکدار

پین‌های DIN 1481 به دلیل ویژگی‌های منحصربه‌فرد، جایگزین مطمئنی برای پین‌های جامد (مانند پین‌های موازی) در بسیاری از کاربردها هستند:

• نصب آسان و انعطاف‌پذیری: قطر پین کمی بزرگتر از قطر اسمی سوراخ طراحی می‌شود. هنگام نصب، بدنه الاستیک پین فشرده شده و نیروی شعاعی ثابتی به دیواره سوراخ وارد می‌کند. این خاصیت، پین را در برابر ارتعاش و حرکت‌های محوری کاملاً مقاوم می‌سازد.

• عملکرد فنری (Spring Action): شکاف طولی (چاک) باعث می‌شود که پین مانند یک فنر عمل کند و در برابر سوراخ‌های با تلرانس یا دقت پایین نیز اتصال محکم ایجاد کند.

• کاهش هزینه‌ها: این پین‌ها به سوراخ‌هایی با تلرانس‌های آزادتر نسبت به پین‌های جامد نیاز دارند و این امر هزینه‌های ماشین‌کاری و زمان تولید را به طور قابل توجهی کاهش می‌دهد.

• جنس و پوشش: دلتامتال این پین‌ها را عمدتاً در جنس‌های زیر عرضه می‌کند:

  • فولاد فنری (Spring Steel): استحکام بالا و الاستیسیته عالی.

  • فولاد ضد زنگ (Stainless Steel): مقاومت بالا در برابر خوردگی و زنگ‌زدگی (مناسب برای محیط‌های مرطوب یا شیمیایی).

کاربردهای متداول پین‌های DIN 1481

پین چاکدار DIN 1481 در صنایع مختلف از جمله خودروسازی، ماشین‌سازی، تجهیزات کشاورزی و ساخت ابزارآلات برای مصارف زیر به کار می‌رود:

• تثبیت و موقعیت‌دهی دقیق قطعات.

• استفاده به عنوان لولا (Hinge Pin) در قطعات با حرکت محدود.

• اتصالات ایمنی و جلوگیری از حرکت ناخواسته.

• تثبیت شفت‌ها و محورها.

 نتیجه‌گیری

پین چاکدار DIN 1481 یک قطعه ضروری برای ایجاد اتصالات مطمئن، سریع و اقتصادی است. در دلتامتال، ما بر واردات و توزیع مستقیم پین‌های با استاندارد و متریال تضمین‌شده تمرکز داریم.

برای دریافت مشاوره تخصصی و استعلام قیمت رقابتی برای سفارشات عمده و جزئی، همین حالا با ما در دلتامتال تماس بگیرید یا فرم استعلام را تکمیل نمایید.

سؤالات متداول پین چاکدار DIN 1481

۱. آیا پین چاکدار (پین فنری) قابل استفاده مجدد (Reusable) است؟

بله، برخلاف بسیاری از پین‌های یک‌بار مصرف، پین چاکدار DIN 1481 را می‌توان به دفعات نصب و خارج کرد، البته تا زمانی که خاصیت ارتجاعی و ابعاد آن تحت تأثیر فشار و استهلاک شدید قرار نگرفته باشد و تغییر شکل دائمی پیدا نکرده باشد.

۲. چه تلورانسی برای سوراخ پین چاکدار مورد نیاز است؟

معمولاً توصیه می‌شود از تلورانس‌های آزادتر مانند $H12$ یا $H11$ برای سوراخ‌ها استفاده شود. این تلورانس نسبتاً آزاد به دلیل خاصیت فنری پین، برای ایجاد یک اتصال محکم و عملکرد مناسب کفایت می‌کند و در نتیجه، هزینه‌های دقت ماشین‌کاری را کاهش می‌دهد.

۳. آیا پین چاکدار DIN 1481 با پین اسپیرال (Coiled Pin) تفاوت دارد؟

بله، پین چاکدار (Slotted Spring Pin) از یک ورق فلزی با یک شکاف طولی ساخته شده است، در حالی که پین اسپیرال (Coiled Pin) از چند دور مارپیچ شدن ورق فلزی تشکیل می‌شود. پین اسپیرال معمولاً توزیع فشار یکنواخت‌تر و مقاومت بیشتری در برابر شوک و ارتعاش ارائه می‌دهد.

۴. نحوه صحیح جداسازی (Removing) پین چاکدار چگونه است؟

 پین‌های DIN 1481 معمولاً با استفاده از یک ابزار ساده سنجاق پانچ (Pin Punch) و چکش خارج می‌شوند. مهم است که قطر پانچ کمی کوچک‌تر از قطر پین باشد و ضربه به صورت دقیق و مستقیم به مرکز پین وارد شود تا از آسیب به سوراخ جلوگیری شود.

۵. کدام متریال (فولاد فنری یا ضد زنگ) مقاومت برشی بالاتری دارد؟

به طور کلی، فولاد فنری (Spring Steel) که به خوبی عملیات حرارتی شده و سخت‌کاری شده باشد، مقاومت برشی (Shear Strength) بالاتری نسبت به فولاد ضد زنگ استاندارد دارد. بنابراین، برای کاربردهایی که تحت تنش و بارگذاری برشی شدید قرار می‌گیرند، فولاد فنری ارجحیت دارد.
