در این صفحه با انواع خار فنری، کاربردها و نحوه عملکرد آنها در اتصال قطعات مختلف آشنا میشوید. توضیحات این بخش شامل معرفی مدلهای پرکاربرد، تفاوت در جنس و ابعاد، و نکات مهم در انتخاب و نصب خار فنری مناسب است.
در فرآیند خرید خارفنری برای پروژههای صنعتی، همواره بر رعایت استانداردهای بینالمللی مانند استاندارد DIN تأکید میشود تا کیفیت، ایمنی و سازگاری قطعات تضمین گردد؛ به عنوان مثال، در انتخاب خارفنریهای فولادی ضدزنگ، مدلهای مطابق با DIN 471 یا DIN 472 اولویت دارند زیرا این استانداردها ابعاد دقیق، تحمل بار و مقاومت در برابر خوردگی را مشخص میکنند و از بروز مشکلات فنی در مونتاژ جلوگیری مینمایند. برای خرید خارفنری مورد نیاز خود لا کارشناسان دلتامتال در ارتباط باشید.
قیمت خار فنری در بازار به عوامل مختلفی مثل جنس (فولاد فنری یا استیل ضد زنگ)، ابعاد (قطر و ضخامت)، نوع طراحی (داخلی، خارجی، E شکل، C شکل و …) و تعداد سفارش بستگی دارد. به طور کلی، قیمت هر عدد خار فنری از حدود ۲ هزار تومان تا ۲۰ هزار تومان متغیر است و در سفارشهای عمده، هزینه نهایی به صرفهتر خواهد بود.
در بازار امروز ایران، بسته به سایز و نوع، خار فنری معمولی از حدود ۲,۰۰۰ تومان برای نمونههای کوچک شروع میشود و برای مدلهای بزرگتر یا خاص تا حدود ۲۰,۰۰۰ تومان به ازای هر عدد هم میرسد. در صورتی که خرید بهصورت کیلویی یا بستهبندی کارخانهای انجام شود، قیمت کلی کمتر محاسبه خواهد شد.
به همین دلیل توصیه میشود پیش از خرید، علاوه بر بررسی کیفیت و نیاز دقیق، از چند تأمین کننده قیمت گرفته شود تا بهترین انتخاب با توجه به بودجه و کاربرد صورت گیرد.
خارهای فنری چه داخلی و چه خارجی دارای استانداردهای مشخصی هستند که معمولاً در استانداردهای بینالمللی مثل DIN 471 برای خار فنری خارجی و DIN 472 ( برای خارفنری داخلی) تعریف شدهاند. این استانداردها شامل قطر سوراخ یا شافت، قطر خار، ضخامت، شیار نصب و اندازه سوراخ چشمیها میشود.
| قطر شافت (d₁) | قطر داخلی خار (d₂) | ضخامت (s) | عرض شیار (m) | قطر سوراخ چشمی (d₃) |
|---|---|---|---|---|
| 10 mm | 9.5 mm ±0.1 | 1 mm | 1.1 mm | 1.2 mm |
| 20 mm | 19.4 mm ±0.15 | 1.2 mm | 1.3 mm | 1.8 mm |
| 30 mm | 29.2 mm ±0.2 | 1.5 mm | 1.6 mm | 2.5 mm |
| 50 mm | 48.7 mm ±0.25 | 2 mm | 2.1 mm | 3.5 mm |
| 80 mm | 78.5 mm ±0.3 | 2.5 mm | 2.6 mm | 4.5 mm |
| قطر سوراخ (D1) | قطر خارجی خار (D2) | ضخامت (s) | عرض شیار (m) | قطر سوراخ چشمی (d3) |
|---|---|---|---|---|
| 10 mm | 10.6 mm | 1 mm | 1.1 mm | 1.2 mm |
| 20 mm | 21 mm | 1.2 mm | 1.3 mm | 1.8 mm |
| 30 mm | 31 mm | 1.5 mm | 1.6 mm | 2.5 mm |
| 50 mm | 52 mm | 2 mm | 2.1 mm | 3.5 mm |
| 80 mm | 83 mm | 2.5 mm | 2.6 mm | 4.5 mm |
تفاوت خار فنری داخلی و خارجی در جهت نصب و کاربرد آنهاست؛ خار فنری خارجی بر روی شفت قرار میگیرد تا از خروج قطعات جلوگیری کند، در حالی که خار فنری داخلی درون سوراخ یا محفظه نصب میشود تا اجزا را در جای خود نگه دارد.
خار فنری یکی از پرمصرفترین و درعینحال کوچکترین قطعات اتصال در صنعت است که نقش مهمی در مهار و تثبیت قطعات مکانیکی دارد. این قطعه با طراحی خاص خود، از لغزش، جابجایی یا جدا شدن قطعات روی شفت یا داخل بوش جلوگیری میکند و در ماشینآلات صنعتی، تجهیزات خودروسازی، خطوط تولید و دستگاههای دقیق کاربرد گستردهای دارد.
خار فنری همراه با واشر و مهره، پرکاربردترین ترکیب اتصال در شفتهاست.
خارهای فنری در انواع مختلفی مانند هلالی، رینگی، چهارپهلو، سهگوش و مدلهای با چشم داخلی یا خارجی تولید میشوند که انتخاب نوع مناسب آنها بسته به کاربرد، اهمیت زیادی دارد.
خارفنری در اندازهها و شکلهای مختلف تولید میشود و با توجه به نوع استفاده، در دسته بندیهای گونا گونی قرار میگیرد. به طور کلی، خار فنری انواع مختلفی دارد که عبارتند از: خار چشمی داخلی، خار فنری چشمی بیرونی، سه گوش یا ناخنی، چهار پهلو، پین چاکدار، ناخنی یا سه گوش، هلالی یا نیم دایره و ….
| نوع خار | شکل ظاهری | حداقل سایز (mm) | حداکثر سایز (mm) | کاربرد اصلی | محل نصب | جنس رایج | استاندارد |
|---|---|---|---|---|---|---|---|
| خار فنری چشم بیرونی | حلقهای با چشمی | 10 | 200 | مهار قطعات روی شفت | بیرون شفت | فولاد فنری | DIN 471 |
| خار سه گوش (E-Clip) | سهپر یا ناخنی | 2 | 30 | محورهای کوچک | شفت باریک | فولاد فنstal | DIN 6799 |
| خار فنری چشم داخلی | حلقهای با چشمی | 8 | 100 | قفل داخل بوش | داخل بوش | فولاد فنری | DIN 472 |
| خار فنری چهار پهلو | مستطیلی | 4 | 120 | قطعات دوار | داخل شفت | فولاد ضد سایش | DIN 6885 |
| خار رینگی (NR) | حلقهای ساده | 10 | 80 | بلبرینگ شفت | بیرون شفت | فولاد فنری | NR Standard |
| خار هلالی | نیمدایره | 3 | 50 | انتقال گشتاور | داخل شفت | فولاد فنری | DIN 471 |
| خار فنری ناخنی | شبیه ناخن | 2 | 25 | جلوگیری از لغزش | داخل/بیرونی | فولاد فنری | Custom |
| خار پین چاکدار | حلقه + پین | 3 | 30 | نصب سریع | روی شفت | استیل 316 | Detent Pin |
خار فنری چشم بیرونی یا External Circlip و خار فنری واشردار، حلقهای با چشمی برای نصب روی شفت خارجی است. به عنوان خار فنری محور و External retaining ring، از جابجایی قطعات جلوگیری میکند. خار فنری بیرونی و خار شفت با انبر نصب شده و در صنایع خودرو کاربرد دارد.
خار سه گوش یا E-clip و C-clip (سه پرهای)، خار فنری سه پر برای تثبیت سریع روی شفت بدون شیار عمیق. خار سه شاخه با اصطکاک پرهها از لغزش جلوگیری میکند. E-clip و C-clip نصب آسان و در تجهیزات کوچک محبوب است.
خار چهارپهلو فولادی DIN-6885 یا Flat Spring Clip و خار فنری تخت، خار ورقی مستطیلی برای توزیع نیرو. Flat clip و خار فنری فلزی لرزش را جذب و قطعات را ثابت نگه میدارد. خار ورقی در پنلها و تجهیزات پزشکی بدون ابزار نصب میشود.
خار فنری چشم داخلی یا Internal Circlip و خار فنری داخلی، حلقهای با چشمی برای داخل شیار یا بوش. Internal retaining ring و خار داخل شیار از خروج قطعات جلوگیری میکند. خار فنری بوش در هیدرولیک و گیربکس با انبر داخلی نصب میشود.
خار فنری پین چاکدار یا Pin Spring Clip و Detent Pin Clip، خار فنری پینی با پین مرکزی. Pin clip و Detent pin برای نصب و بازکردن سریع بدون ابزار. خار فنری بازشو و خار فنری پینی در کشاورزی موقت اتصال میدهد.
خار فنری ناخنی یا Hook / Nail Spring Clip، خار ناخنی خمیده برای جلوگیری از لغزش قطعات. Nail clip و Hook spring clip به عنوان نگهدارنده قطعات دستی نصب میشود. خار فنری ناخنی در ابزار دستی و قفلها سریع جدا میگردد.
خار هلالی یا Half-Round، خار فنری هلالی نیمدایره برای انتقال گشتاور روی شفت. نیمدایره و Half-round clip فشار را یکنواخت توزیع میکند. خار فنری هلالی در پمپها و کشاورزی مقاوم به خورندگی است.
در این سیستمها، ساچمه و بلبرینگ دقیق همراه خار هلالی عمر شفت را تا ۱۰ برابر افزایش میدهند
خار رینگی (NR) یا Snap Ring و خار فنری رینگی، ریتینینگ رینگ برای مهار بلبرینگ روی شفت. حلقه نگهدارنده و Snap ring بار محوری و چرخشی را تحمل میکند. ریتینینگ رینگ در گیربکس خودرو با انبر سریع نصب میشود.
در کنار خار فنری، استفاده از پین چاکدار یا پین تثبیت برای اتصالات موقت بسیار رایج است

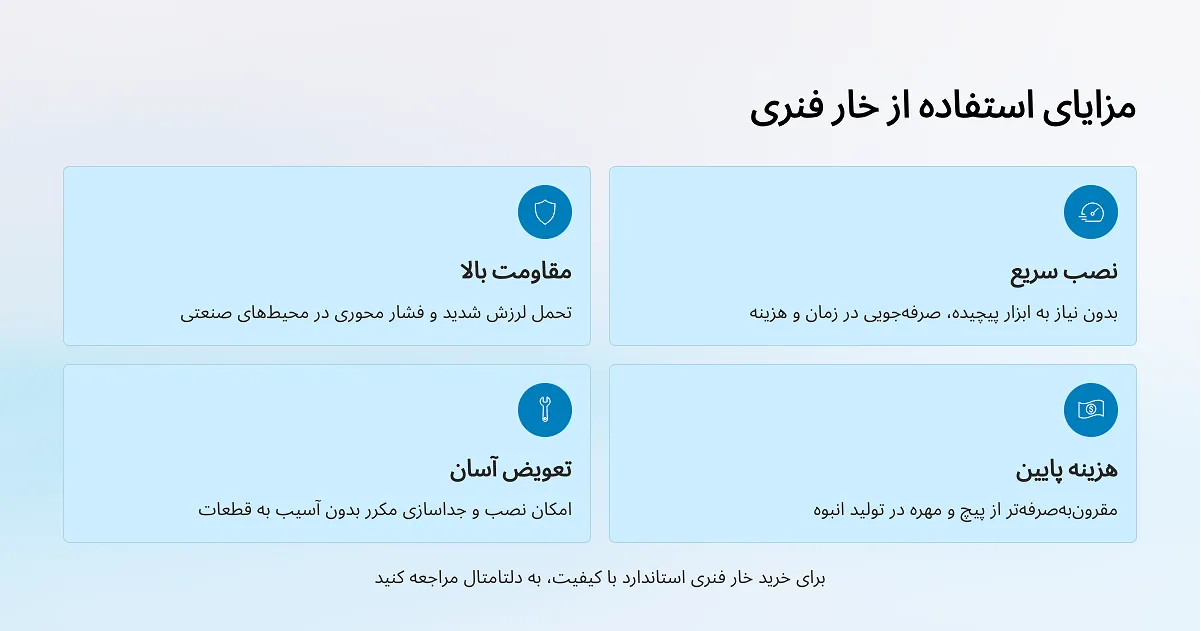

در ادامه چند سناریوی رایج را بررسی میکنیم که در آنها، خارفنری به وضوح عملکرد بهتری دارد:
در این شرایط، خار فنری هم از پیچ و هم از پین گزینهای کارآمدتر خواهد بود.
در مرحله نصب، توجه به ایمنی کاربر و سلامت تجهیز، مهمترین اصل است. خار فنری به دلیل خاصیت ارتجاعی و فشار ذاتی، در صورت نصب نادرست میتواند باعث پرتاب شدن ناگهانی و آسیب فیزیکی شود. رعایت این موارد به شدت توصیه میشود:
| مورد بررسی | وضعیت مطلوب |
|---|---|
| سلامت ظاهری خار | بدون ترک یا شکستگی |
| ابزار نصب | انبر یا پرس استاندارد |
| محیط نصب | روشن، خالی از مانع |
| تجهیزات فردی | عینک و دستکش ایمنی |
خارهای فنری بهطور طبیعی تحت فشار، کشش و تنشهای حرارتی قرار میگیرند. برای افزایش طول عمر و جلوگیری از خرابی ناگهانی، نگهداری منظم آنها الزامی است. این نگهداری شامل موارد زیر است:
| فاصله زمانی | اقدام مورد نیاز |
|---|---|
| هر ۳ ماه | بازدید چشمی، تمیزکاری اولیه |
| هر ۶ ماه | روغنکاری و بررسی انعطاف |
| هر ۱۲ ماه | تست فشار و تعویض در صورت فرسودگی |
| پس از هر استفاده شدید | بازدید فوری و چربکاری کامل |
اجرای این برنامه منظم نگهداری، به شکل چشمگیری عمر مفید خار فنری را افزایش داده و از توقفات ناگهانی در خطوط تولید یا سیستمهای مکانیکی جلوگیری خواهد کرد.
| نکته | توضیح |
|---|---|
| جنس | برای ماشینآلات سنگین و محیطهای پرفشار، خار فنری فولادی یا فولاد فنری مناسب است. در صنایع غذایی و محیطهای مرطوب بهتر است از استیل ضدزنگ استفاده شود. |
| سایز و قطر | انتخاب سایز دقیق اهمیت زیادی دارد؛ قطر کوچکتر باعث خارج شدن خار از شیار و قطر بزرگتر باعث آسیب به شفت یا بوش میشود. |
| طول و فشار کاری | هر خار فنری ظرفیت تحمل مشخصی دارد؛ در صنایع خودروسازی نیاز به مقاومت بالا و در دستگاههای سبک مدلهای سادهتر کافی است. |
| استاندارد بودن | محصولات تولید شده طبق استانداردهای DIN یا ISO (مانند DIN 471 و DIN 472) کیفیت و ایمنی بالاتری دارند؛ همیشه به درج شماره استاندارد توجه کنید. |
با بررسی دقیق تفاوتها، کاربردها و ویژگیهای هر نوع اتصال، میتوان نتیجه گرفت که در بسیاری از پروژههای صنعتی و مهندسی:
خار فنری به دلیل سرعت در نصب، مقاومت بالا در برابر لرزش، هزینه پایینتر و عدم نیاز به ابزار خاص، در مقایسه با سایر اتصالات مکانیکی مانند پین، پیچ یا خار معمولی عملکرد برتری دارد. در همین راستا، استفاده از قطعاتی مثل مهره چاکنت نیز با همین هدف انجام میشود.
در انتخاب نهایی، بسته به نیاز پروژه و شرایط کاری، خار فنری میتواند بهعنوان یک راهکار بهینه و مقرونبهصرفه مورد استفاده قرار گیرد. بهترین ترکیب: خار فنری + ساچمه دقیق + گریس خور + واشر فنری (کاهش ۹۰٪ لرزش)
اگر در پروژه فعلیتان در حال تصمیمگیری برای انتخاب نوع اتصال هستید، بررسی دقیق نیازهای فنی و شرایط عملیاتی سیستم، به همراه توجه به مقایسه خار فنری و پین، به شما کمک خواهد کرد بهترین تصمیم را بگیرید.
